Педаль платформы, кронштейн 14252287

Педаль платформы, кронштейн 14252287

← Подлокотник передний и задний, зеркало заднего вида 14252287 Кронштейн масляного бака, радиатора, воздушный колпак 14252287 →

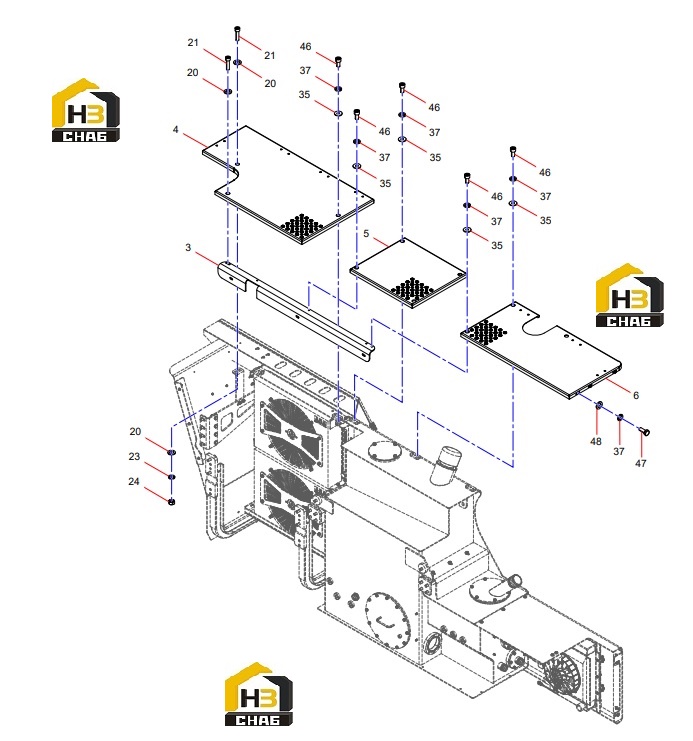

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:3
Наименование:Pedal Bracket
Каталожный номер:14246582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Platform Pedal
Каталожный номер:RSC005201882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Platform Pedal
Каталожный номер:14251515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Platform Pedal
Каталожный номер:RSC006773689
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210405000011
Комплект:85
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:A210204000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210401000001
Комплект:57
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Nut
Каталожный номер:A210307000017
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Washer
Каталожный номер:A210404000005
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Washer
Каталожный номер:A210401000017
Комплект:42
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Screw
Каталожный номер:A210204000146
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Washer
Каталожный номер:A210405000007
Комплект:18
Примечание:
