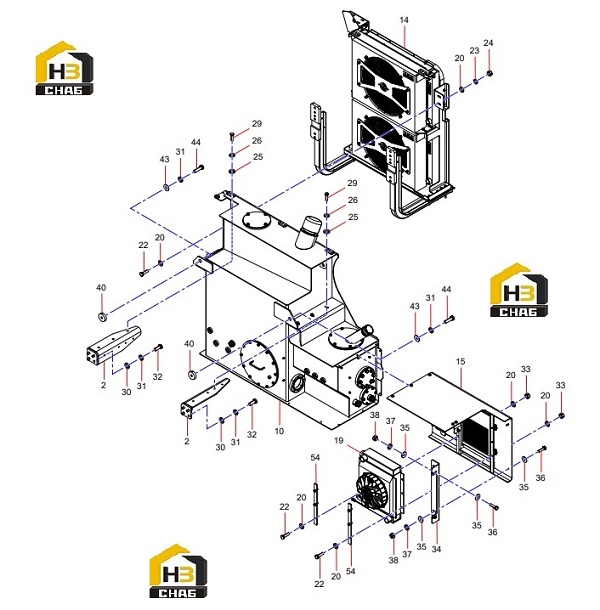

Кронштейн масляного бака, радиатора, воздушный колпак 14252287

← Педаль платформы, кронштейн 14252287 Опора масляного радиатора, соединительная пластина 14252287 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Oil Tank Bracket

Каталожный номер:14251301

Комплект:2

Примечание:

№ на схеме:10

Наименование:Operating Oil Tank Body

Каталожный номер:14515466

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil Radiator Bracket and Air Hood

Каталожный номер:14251429

Комплект:1

Примечание:

№ на схеме:15

Наименование:Radiator Cover

Каталожный номер:14515049

Комплект:1

Примечание:

№ на схеме:19

Наименование:Brake Radiator Assembly

Каталожный номер:RSC008397200

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000011

Комплект:85

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:46

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000001

Комплект:57

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000017

Комплект:30

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000001

Комплект:17

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000002

Комплект:17

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:6

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000003

Комплект:10

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210111000053

Комплект:8

Примечание:

№ на схеме:33

Наименование:Nut

Каталожный номер:A210319000001

Комплект:6

Примечание:

№ на схеме:34

Наименование:Coupling Plate

Каталожный номер:14016986

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210404000005

Комплект:28

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210401000017

Комплект:42

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:A210307000012

Комплект:9

Примечание:

№ на схеме:40

Наименование:Spacer

Каталожный номер:14248458

Комплект:2

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210404000008

Комплект:2

Примечание:

№ на схеме:44

Наименование:Bolt

Каталожный номер:A210111000283

Комплект:2

Примечание:

№ на схеме:54

Наименование:Rubber Plate

Каталожный номер:14271405

Комплект:2

Примечание:
