Комплектующие стрелы 13114711 (часть 4)

Комплектующие стрелы 13114711 (часть 4)

← Комплектующие стрелы 13114711 (часть 3) Комплектующие стрелы 13114711 (часть 5) →

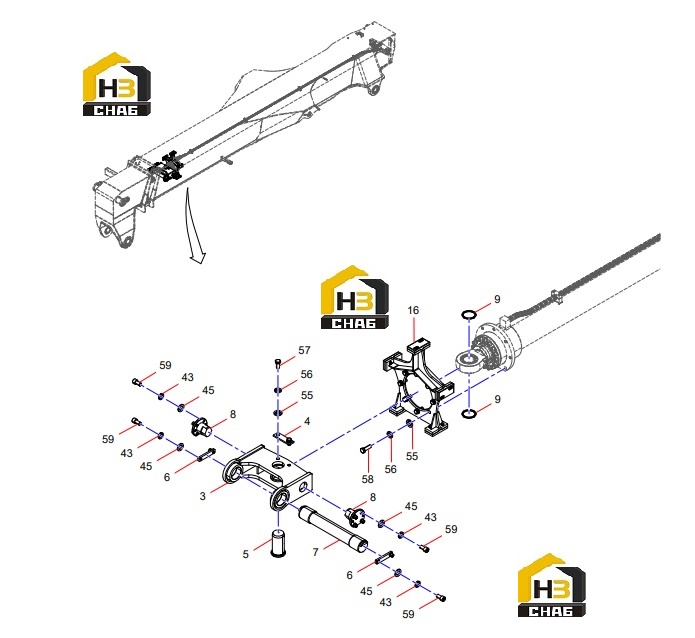

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:3
Наименование:Front Support, Telescopic Cylinder
Каталожный номер:11446526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lock Plate
Каталожный номер:A820101312407
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Telescopic Cylinder Shaft
Каталожный номер:11865288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pressing Plate, Coupling Shaft
Каталожный номер:11447999
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Coupling Shaft
Каталожный номер:11447998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Side-eat Pin
Каталожный номер:13245284
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adjusting Shim, Telescopic Cylinder
Каталожный номер:A820102010496
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sliding Bracket, Telescopic Cylinder
Каталожный номер:13246350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Washer
Каталожный номер:A210401000004
Комплект:80
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Washer
Каталожный номер:A210405000003
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Washer
Каталожный номер:A210491000132
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Washer
Каталожный номер:A210401000006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Bolt
Каталожный номер:A210111000107
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Bolt
Каталожный номер:A210111000234
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Screw
Каталожный номер:A210204000158
Комплект:12
Примечание:
