Комплектующие стрелы 13114711 (часть 3)

Комплектующие стрелы 13114711 (часть 3)

← Комплектующие стрелы 13114711 (часть 2) Комплектующие стрелы 13114711 (часть 4) →

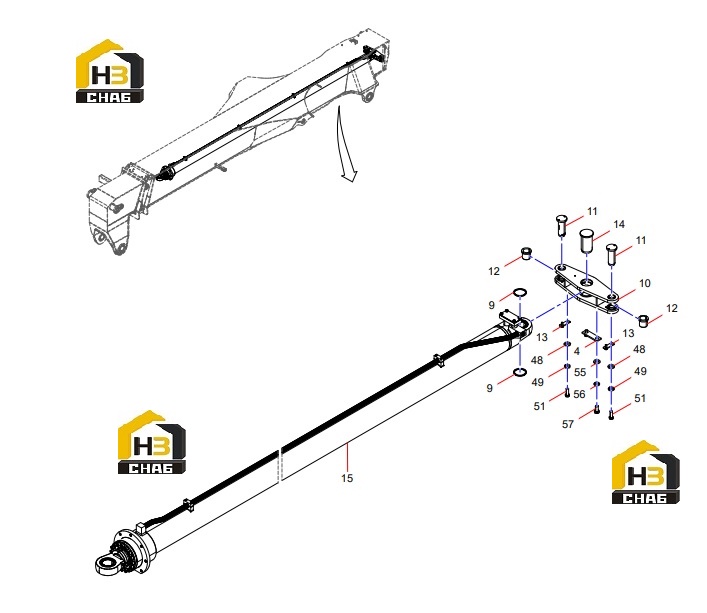

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:4
Наименование:Lock Plate
Каталожный номер:A820101312407
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adjusting Shim, Telescopic Cylinder
Каталожный номер:A820102010496
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connecting Frame, Telescopic Cylinder
Каталожный номер:A810312100021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spindle, Coupling
Каталожный номер:A820301020670
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Eccentric Sleeve
Каталожный номер:11044952
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Lock Plate
Каталожный номер:A820101312408
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Telescopic Cylinder Shaft
Каталожный номер:A820301020692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:expansion oil cylinder
Каталожный номер:13147817
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Washer
Каталожный номер:A210405000001
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Washer
Каталожный номер:A210401000002
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Bolt
Каталожный номер:A210111000039
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Washer
Каталожный номер:A210491000132
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Washer
Каталожный номер:A210401000006
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Bolt
Каталожный номер:A210111000107
Комплект:4
Примечание:
