Балка правая телескопическая 13721504 (часть 2)

Балка правая телескопическая 13721504 (часть 2)

← Балка правая телескопическая 13721504 (часть 1) Балка правая телескопическая 13721504 (часть 3) →

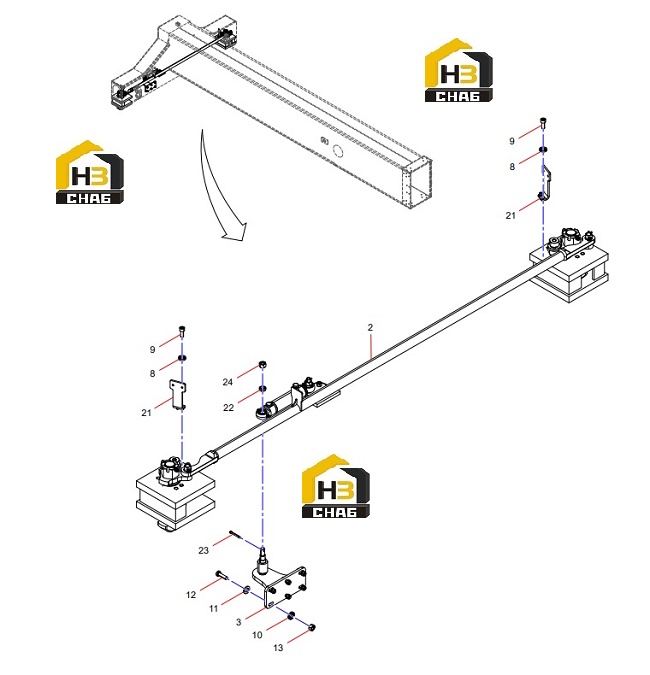

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:S-shaped Mechanical Spin Lock Mechanism
Каталожный номер:14022178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spin Lock Cylinder Block Subassembly
Каталожный номер:13559331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:60023507
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:A210204000147
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:60023506
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210319000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Sensor Bracket
Каталожный номер:12608220
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Retainer Ring
Каталожный номер:12612646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Pin
Каталожный номер:A210501000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Nut
Каталожный номер:A210319000012
Комплект:1
Примечание:
