Балка правая телескопическая 13721504 (часть 1)

← Редуктор с комплектующими 60136999 (часть 2) Балка правая телескопическая 13721504 (часть 2) →

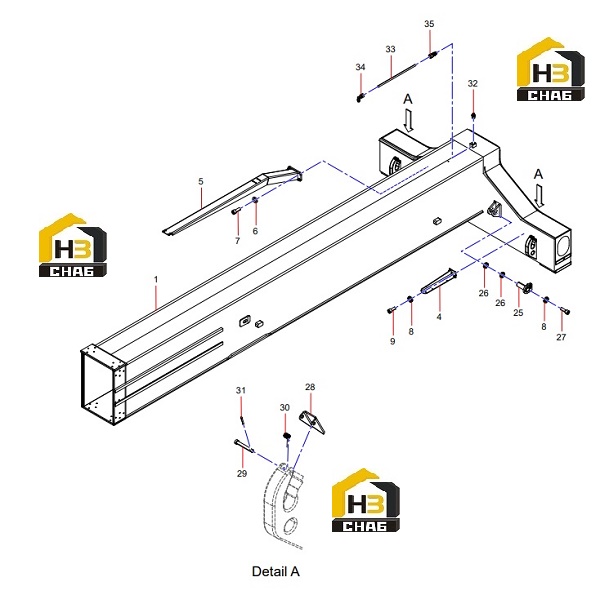

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Telescopic Beam Subassembly

Каталожный номер:13721499

Комплект:1

Примечание:

№ на схеме:4

Наименование:Right Bracket Subassembly

Каталожный номер:12783472

Комплект:1

Примечание:

№ на схеме:5

Наименование:Towing Chain Slot

Каталожный номер:14084520

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60013683

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60023507

Комплект:10

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:25

Наименование:Telescopic Cylinder Pin Subassembly

Каталожный номер:13146174

Комплект:1

Примечание:

№ на схеме:26

Наименование:Retainer Ring

Каталожный номер:13647330

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:28

Наименование:Baffle

Каталожный номер:10759366

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:10759532

Комплект:2

Примечание:

№ на схеме:30

Наименование:Torsional Spring

Каталожный номер:10762009

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:32

Наименование:Oil Cup

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:33

Наименование:Straight Oil Pipe

Каталожный номер:14198822

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe Adapter

Каталожный номер:A210770000195

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe Adapter

Каталожный номер:A210711000011

Комплект:1

Примечание:
