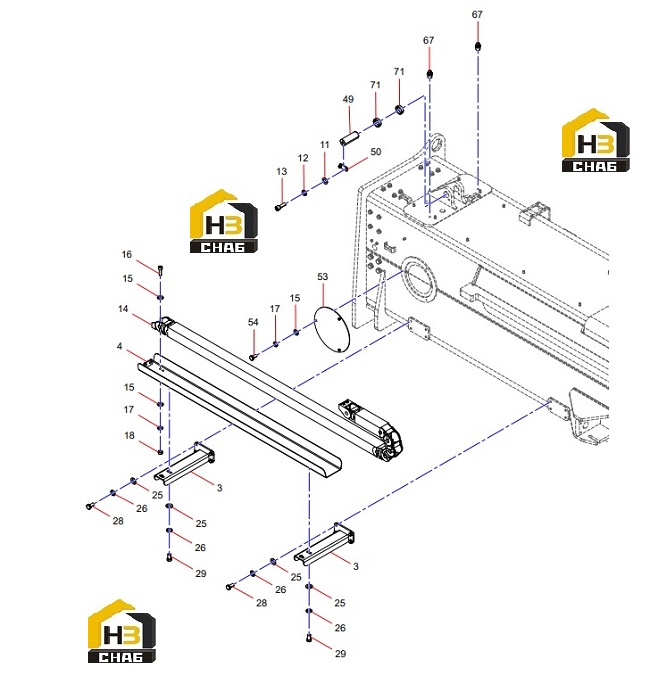

Балка главная с комплектующими 13721159 (часть 3)

← Балка главная с комплектующими 13721159 (часть 2) Балка главная с комплектующими 13721159 (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Mounting Base, Drag Chain

Каталожный номер:14545054

Комплект:4

Примечание:

№ на схеме:4

Наименование:S-shaped Mechanical Drag Chain Slot Subassembly

Каталожный номер:14020731

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000007

Комплект:14

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000162

Комплект:6

Примечание:

№ на схеме:14

Наименование:Drag-Chain

Каталожный номер:120601990004C

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000006

Комплект:35

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000016

Комплект:19

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210319000003

Комплект:14

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000011

Комплект:48

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000001

Комплект:48

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:28

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:8

Примечание:

№ на схеме:49

Наименование:Transverse Pin Shaft

Каталожный номер:A820301015793

Комплект:1

Примечание:

№ на схеме:50

Наименование:Lock Plate

Каталожный номер:11478611

Комплект:1

Примечание:

№ на схеме:53

Наименование:Cover Plate

Каталожный номер:13300451

Комплект:3

Примечание:

№ на схеме:54

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:9

Примечание:

№ на схеме:67

Наименование:Oil Cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:71

Наименование:Retainer

Каталожный номер:11484122

Комплект:2

Примечание:
