Балка главная с комплектующими 13721159 (часть 2)

Балка главная с комплектующими 13721159 (часть 2)

← Балка главная с комплектующими 13721159 (часть 1) Балка главная с комплектующими 13721159 (часть 3) →

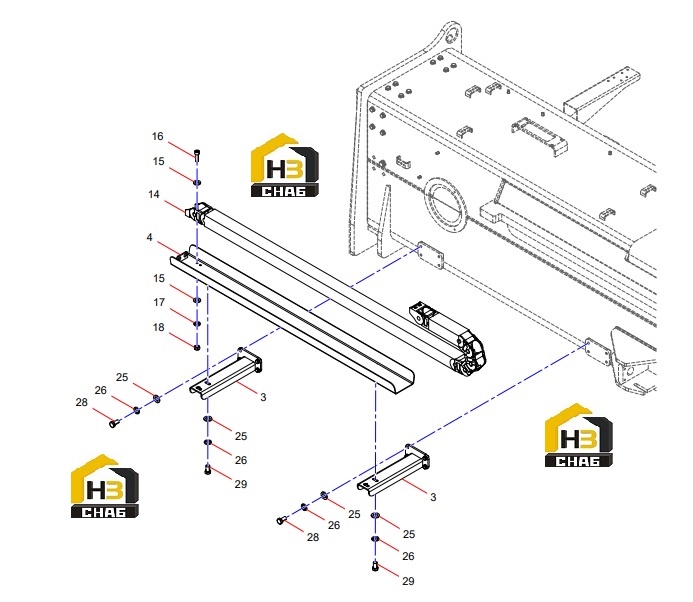

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:3
Наименование:Mounting Base, Drag Chain
Каталожный номер:14545054
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:S-shaped Mechanical Drag Chain Slot Subassembly
Каталожный номер:14020731
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Drag-Chain
Каталожный номер:120601990004C
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000006
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000131
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:A210401000016
Комплект:19
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:A210319000003
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Washer
Каталожный номер:A210405000011
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:A210401000001
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Bolt
Каталожный номер:A210111000011
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bolt
Каталожный номер:A210111000125
Комплект:8
Примечание:
