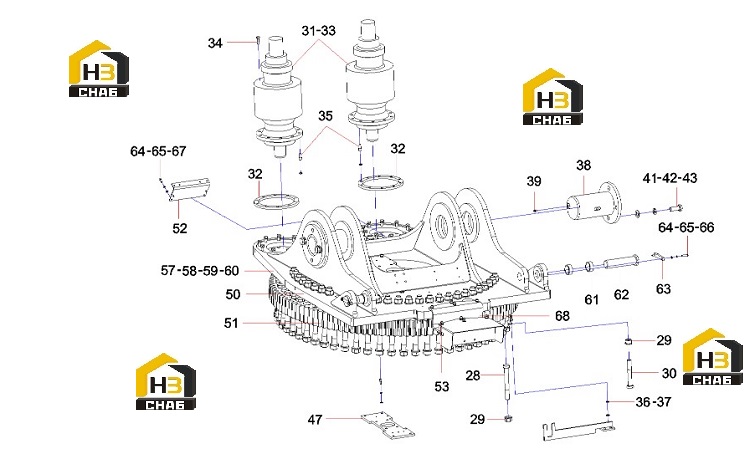

Устройство поворотное (часть2) 14156988

← Устройство поворотное (часть1) 14156988 Седло скользящего блока 12588669 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:28

Наименование:Bolt M24x200GB5782-00 10.9

Каталожный номер:A210110000213

Комплект:52

Примечание:

№ на схеме:29

Наименование:Nut grade 10 Shibi fast hexagonal flange

Каталожный номер:A229900007632

Комплект:100

Примечание:

№ на схеме:30

Наименование:Bolt M24x160GB5782 Grade 10.9

Каталожный номер:A210110000260

Комплект:48

Примечание:

№ на схеме:31

Наименование:Reducer

Каталожный номер:60136999

Комплект:2

Примечание:

№ на схеме:32

Наименование:Lock washer 12105-01

Каталожный номер:60013683

Комплект:20

Примечание:

№ на схеме:33

Наименование:Cycloid motor OMP125151-0613

Каталожный номер:60006613

Комплект:2

Примечание:

№ на схеме:34

Наименование:bolt

Каталожный номер:A210110000009

Комплект:20

Примечание:

№ на схеме:35

Наименование:Screw M12x35GB70.1 10.9 grade

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:36

Наименование:washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:37

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:38

Наименование:Connecting pin shaft

Каталожный номер:13196906

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer 30GB97.1-02GB/T 97.1

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:41

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:4

Примечание:

№ на схеме:42

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:43

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:47

Наименование:Rotary joint connecting plate

Каталожный номер:A820101328029

Комплект:1

Примечание:

№ на схеме:50

Наименование:Upper turntable (non-fork ear resistance cylinder)

Каталожный номер:13697380

Комплект:1

Примечание:

№ на схеме:51

Наименование:Slewing bearing

Каталожный номер:11135150

Комплект:1

Примечание:

№ на схеме:52

Наименование:Fixed line seat

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:53

Наименование:bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:57

Наименование:Anti-loosening pressure plate

Каталожный номер:13016697

Комплект:2

Примечание:

№ на схеме:58

Наименование:bolt

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:59

Наименование:Pressure plate

Каталожный номер:13016694

Комплект:2

Примечание:

№ на схеме:60

Наименование:Pinion

Каталожный номер:A820210000292

Комплект:2

Примечание:

№ на схеме:61

Наименование:set

Каталожный номер:A820202004454

Комплект:4

Примечание:

№ на схеме:62

Наименование:Connecting shaft

Каталожный номер:12598170

Комплект:2

Примечание:

№ на схеме:63

Наименование:Shaft card board

Каталожный номер:A820199003267

Комплект:2

Примечание:

№ на схеме:64

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:65

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:66

Наименование:Screw M6x30GB70.1

Каталожный номер:A210204000133

Комплект:4

Примечание:

№ на схеме:67

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:68

Наименование:Indicator light stand

Каталожный номер:13149184

Комплект:1

Примечание:
