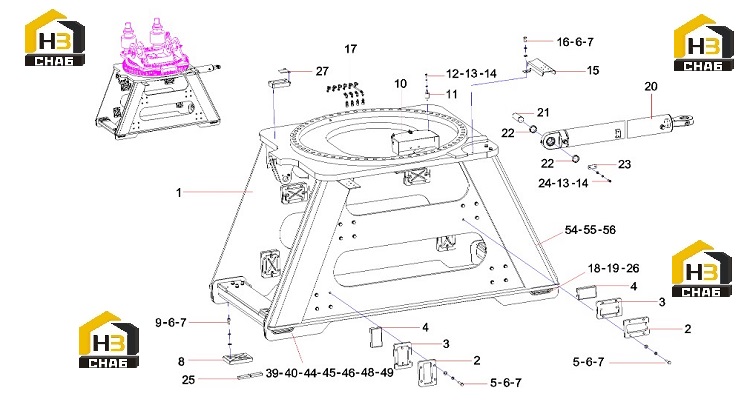

Устройство поворотное (часть1) 14156988

← Комплектующие телескопического цилиндра 14179071 Устройство поворотное (часть2) 14156988 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Get off the turntable

Каталожный номер:13499114

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side slider pad

Каталожный номер:12588667

Комплект:8

Примечание:

№ на схеме:3

Наименование:Slider seat assembly

Каталожный номер:12588669

Комплект:8

Примечание:

№ на схеме:4

Наименование:Slide block SDJ450.2-4A

Каталожный номер:12058087

Комплект:8

Примечание:

№ на схеме:5

Наименование:Bolt M12x55GB5783-00 10.9GB/T 5783 10.9 grade

Каталожный номер:A210111000118

Комплект:32

Примечание:

№ на схеме:6

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:44

Примечание:

№ на схеме:7

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:44

Примечание:

№ на схеме:8

Наименование:Main beam slider

Каталожный номер:11486218

Комплект:4

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000039

Комплект:8

Примечание:

№ на схеме:10

Наименование:Indicator lampshade

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:11

Наименование:Buffer stud

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000017

Комплект:18

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000007

Комплект:26

Примечание:

№ на схеме:15

Наименование:Tubing bracket

Каталожный номер:13081931

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x16GB5783

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:17

Наименование:Lubricating oil pipeline assembly

Каталожный номер:11783402

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:20

Наименование:Side shift cylinder

Каталожный номер:13355793

Комплект:1

Примечание:

№ на схеме:21

Наименование:Horizontal pin shaft

Каталожный номер:A820301015793

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retaining ring

Каталожный номер:11484122

Комплект:2

Примечание:

№ на схеме:23

Наименование:Card board

Каталожный номер:11478611

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:6

Примечание:

№ на схеме:25

Наименование:Lower baffle assembly

Каталожный номер:12768778

Комплект:4

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000106

Комплект:8

Примечание:

№ на схеме:27

Наименование:Adjusting gasket

Каталожный номер:12812934

Комплект:8

Примечание:

№ на схеме:39

Наименование:Washer 30GB97.1-02GB/T 97.1

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:40

Наименование:Nut M30GB6178

Каталожный номер:A210313000035

Комплект:4

Примечание:

№ на схеме:44

Наименование:End shaft

Каталожный номер:13499415

Комплект:4

Примечание:

№ на схеме:45

Наименование:Adjusting gasket

Каталожный номер:13510304

Комплект:4

Примечание:

№ на схеме:46

Наименование:washer

Каталожный номер:A210401000011

Комплект:4

Примечание:

№ на схеме:48

Наименование:nut

Каталожный номер:A210319000004

Комплект:4

Примечание:

№ на схеме:49

Наименование:Bolt M8x65GB5782

Каталожный номер:A210110000306

Комплект:4

Примечание:

№ на схеме:54

Наименование:Connecting shaft

Каталожный номер:13499413

Комплект:2

Примечание:

№ на схеме:55

Наименование:Support assembly

Каталожный номер:13499344

Комплект:2

Примечание:

№ на схеме:56

Наименование:JFB self-lubricating bearings

Каталожный номер:13499414

Комплект:4

Примечание:
