Схема расположения стрелы 14155646

Схема расположения стрелы 14155646

← Фильтр возврата масла в сборе 60193266 Комплект телескопических клапанов 13336496 →

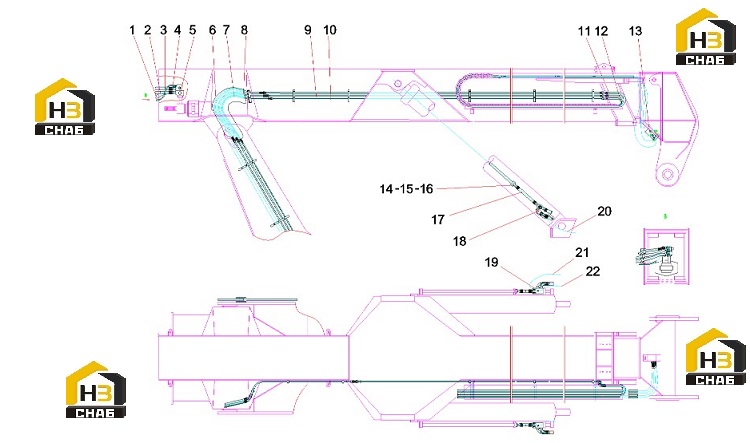

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M12
Каталожный номер:A210204000462
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose assembly hose 4SH25-DKOS-SFS(32)-2750Q/SY1
Каталожный номер:61025176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose 4SH25-DKOS-SFS-2700Q/SY1102
Каталожный номер:60268687
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103007338
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Telescopic valve set
Каталожный номер:13336496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose Q/SY1102
Каталожный номер:B230103005881
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:B230103000342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose protective sleeve
Каталожный номер:12344078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Steel pipe assembly
Каталожный номер:A810312019055
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Steel pipe assembly
Каталожный номер:A810312019056
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose 02
Каталожный номер:60041786
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose 2SN12-DKOL-10500Q/SY1102
Каталожный номер:60343776
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Anti-pendulum hydraulic system
Каталожный номер:A810201060300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Folio flange
Каталожный номер:B210780000244
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw M10
Каталожный номер:A210204000354
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose assembly hose 4SH25-SFL-930Q/SY1102
Каталожный номер:61025198
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Right pitch valve set
Каталожный номер:13132319
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Left pitch valve set
Каталожный номер:13132334
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose Q/SY1102
Каталожный номер:21016273
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose
Каталожный номер:B230103000123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose
Каталожный номер:B230103000481
Комплект:1
Примечание:
