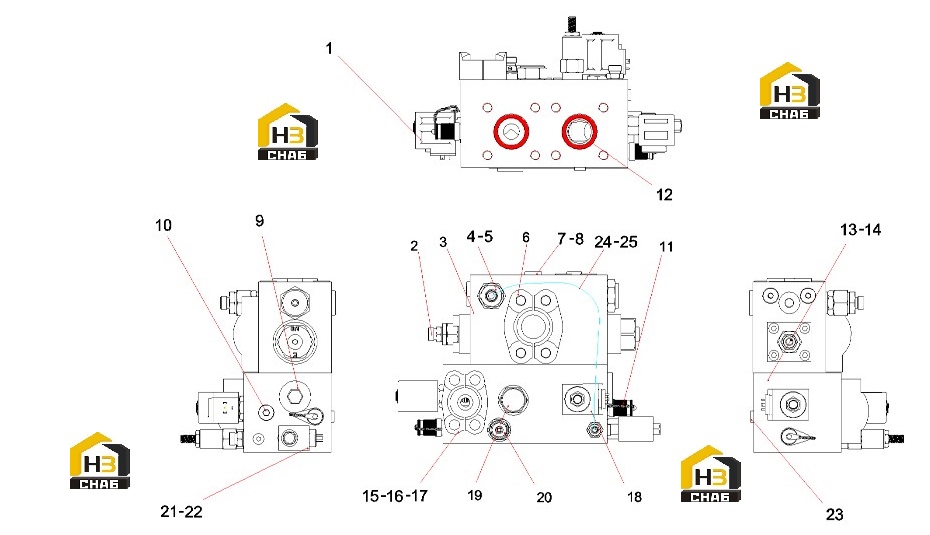

Комплект телескопических клапанов 13336496

← Схема расположения стрелы 14155646 Система гидравлическая защиты от раскачивания a810201060300 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Solenoid reversing valve

Каталожный номер:B220402000369

Комплект:1

Примечание:

№ на схеме:2

Наименование:End straight connector

Каталожный номер:B210780000733

Комплект:2

Примечание:

№ на схеме:3

Наименование:Balance valve Cindy-25-B-SND-S500-L-G6-10-25- SVr

Каталожный номер:60194654

Комплект:1

Примечание:

№ на схеме:4

Наименование:End straight connector

Каталожный номер:B210780000184

Комплект:1

Примечание:

№ на схеме:5

Наименование:Butt-type reducing joint

Каталожный номер:B210780001024

Комплект:1

Примечание:

№ на схеме:6

Наименование:Folio flange

Каталожный номер:B210780000693

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring 37.69x3.53AS568-222

Каталожный номер:B230101000091

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M14

Каталожный номер:A210204000454

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw plug

Каталожный номер:B210780000896

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pressure measuring joint

Каталожный номер:B210770000084

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring 37.5x3.55GB3452.1 fluorine rubber

Каталожный номер:60247914

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M10

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:14

Наименование:Telescopic valve block

Каталожный номер:13336492

Комплект:1

Примечание:

№ на схеме:15

Наименование:Folio flange

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M12x45GB70.1 12.9 grade

Каталожный номер:A210204000227

Комплект:4

Примечание:

№ на схеме:18

Наименование:Solenoid valve SBV11-12-C-O-24DNH

Каталожный номер:60338458

Комплект:1

Примечание:

№ на схеме:19

Наименование:Check valve

Каталожный номер:B220401000540

Комплект:1

Примечание:

№ на схеме:20

Наименование:Relief valve A04B2PZN

Каталожный номер:60155029

Комплект:1

Примечание:

№ на схеме:21

Наименование:Solenoid valve SBV11-8-C-O-24DNP

Каталожный номер:60338455

Комплект:1

Примечание:

№ на схеме:22

Наименование:1.0 Damping screw plug

Каталожный номер:12217584

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103000469

Комплект:1

Примечание:

№ на схеме:25

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:1

Примечание:
