Узел скользящего блока 13114711 (часть 2)

Узел скользящего блока 13114711 (часть 2)

← Узел скользящего блока 13114711 (часть 1) Цилиндр телескопический в сборе 13147817 →

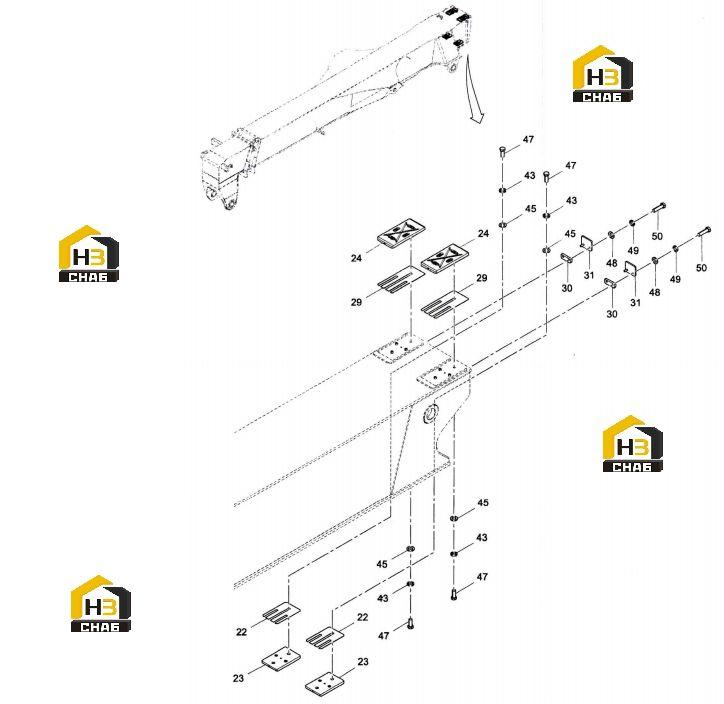

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:22
Наименование:Adjusting Shim, Sliding Block
Каталожный номер:A820101312400
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Upper Sliding Block Subassembly
Каталожный номер:A810303990183
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Lower Sliding Block Subassembly
Каталожный номер:12055819
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Adjusting Shim, Long Sliding Block
Каталожный номер:14434648
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Backup Plate
Каталожный номер:13055370
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Pressing Plate, Sliding Block
Каталожный номер:13045436
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Washer
Каталожный номер:A210401000004
Комплект:80
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Washer
Каталожный номер:A210405000003
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Bolt
Каталожный номер:A210111000112
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Washer
Каталожный номер:A210405000001
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Washer
Каталожный номер:A210401000002
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Bolt
Каталожный номер:A210111000041
Комплект:8
Примечание:
