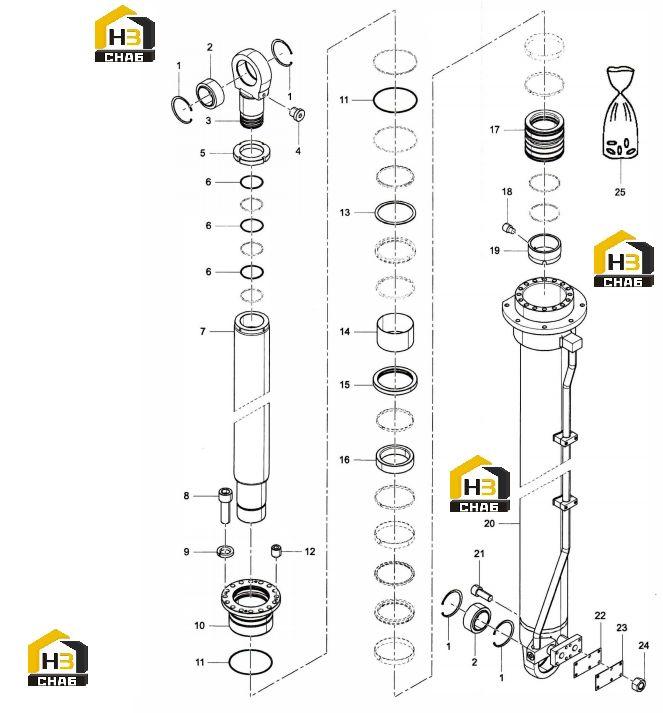

Цилиндр телескопический в сборе 13147817

← Узел скользящего блока 13114711 (часть 2) Узел верхнего скользящего блока a810303990183 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retainer Ring

Каталожный номер:A210416000035

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint Bearing

Каталожный номер:A221500000141

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lug

Каталожный номер:13050608

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw Plug

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lock Nut

Каталожный номер:10424844

Комплект:1

Примечание:

№ на схеме:6

Наименование:Retainer Ring

Каталожный номер:10424845

Комплект:3

Примечание:

№ на схеме:7

Наименование:Piston Rod

Каталожный номер:13242576

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000061

Комплект:16

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000006

Комплект:16

Примечание:

№ на схеме:10

Наименование:Guide Sleeve

Каталожный номер:13147815

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retainer Ring

Каталожный номер:10250757

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:24004768

Комплект:4

Примечание:

№ на схеме:13

Наименование:Retainer Ring

Каталожный номер:12298498

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oilless Bearing

Каталожный номер:60208382

Комплект:1

Примечание:

№ на схеме:15

Наименование:Stopper Ring

Каталожный номер:11567377

Комплект:1

Примечание:

№ на схеме:16

Наименование:Separating Collar

Каталожный номер:13177234

Комплект:1

Примечание:

№ на схеме:17

Наименование:Piston

Каталожный номер:13242577

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:13242575

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cylinder Barrel Assembly

Каталожный номер:13243226

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000021

Комплект:6

Примечание:

№ на схеме:22

Наименование:Protective Pad

Каталожный номер:10424847

Комплект:1

Примечание:

№ на схеме:23

Наименование:Guard Plate

Каталожный номер:10424846

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000031

Комплект:6

Примечание:

№ на схеме:25

Наименование:Telescopic Cylinder Assembly ZXRSC45.10B.10, ZM4D Process Seal Kit

Каталожный номер:13275563

Комплект:1

Примечание:
