Узел направляющего колеса

Узел направляющего колеса

← Соединение основания переднего колеса Цилиндр перемещения вправо 11250059 →

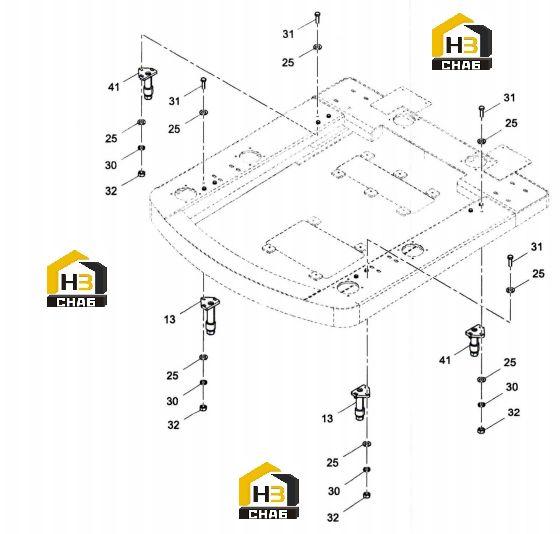

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:13
Наименование:Guide Wheel Subassembly
Каталожный номер:13552532
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Washer
Каталожный номер:A210405000011
Комплект:60
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:A210401000001
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:A210111000026
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Nut
Каталожный номер:A210307000017
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Guide Wheel Subassembly
Каталожный номер:13552549
Комплект:2
Примечание:
