Цилиндр перемещения вправо 11250059

Цилиндр перемещения вправо 11250059

← Узел направляющего колеса Система смазки 12617059 →

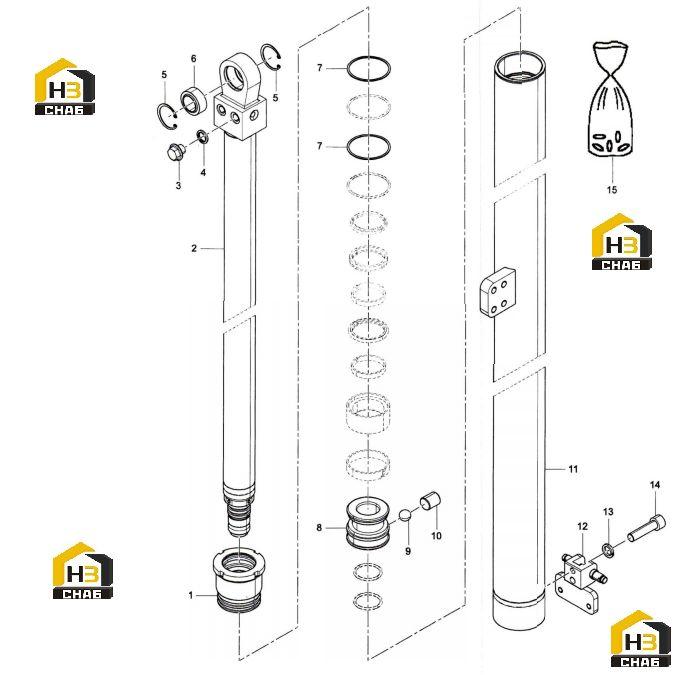

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sleeve, Guide
Каталожный номер:10096737
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Piston Rod Assembly
Каталожный номер:10710088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw Plug
Каталожный номер:11123536
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210434000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Retainer Ring
Каталожный номер:A210416000039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Joint Bearing
Каталожный номер:A221500000035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Retainer Ring
Каталожный номер:10250780
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Piston
Каталожный номер:10096745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Steel Ball
Каталожный номер:A210661000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210206000003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cylinder Barrel Assembly
Каталожный номер:11250060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Support Subassembly
Каталожный номер:14136976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210401000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:A210204000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:For ZM6A.2A Process Seal Kit, See Figure
Каталожный номер:11259569
Комплект:1
Примечание:
