Узел главного клапана 10409053

Узел главного клапана 10409053

← Схема трубопровода каркаса 13329787 (часть 2) Клапан многоходовый с электронным управлением 60332282 →

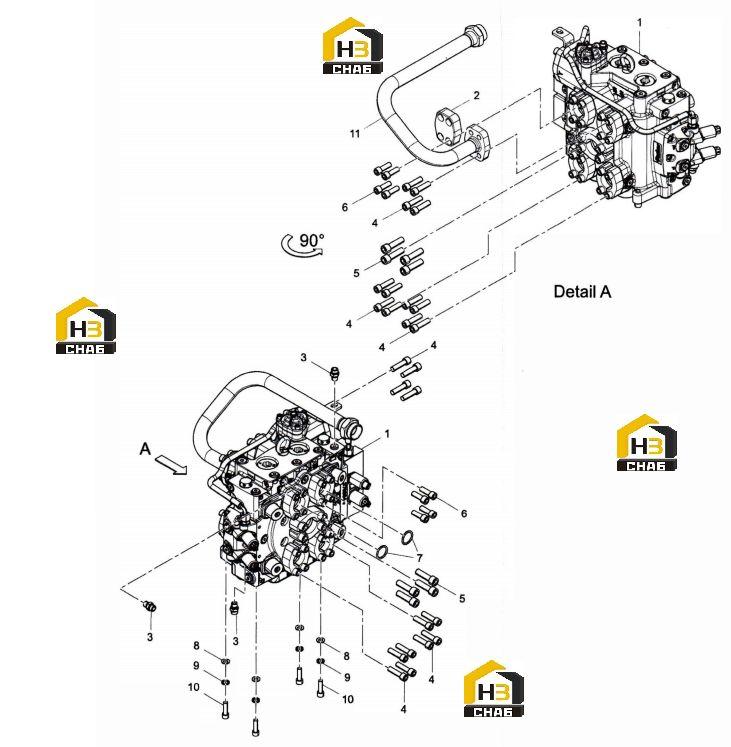

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Electrically Controlled Multi-way Valve
Каталожный номер:60332282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange
Каталожный номер:A820199003283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Adapter Fitting
Каталожный номер:B210780000036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:A210204000462
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210204000353
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000206
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000215
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Steel Pipe
Каталожный номер:A810312019045
Комплект:1
Примечание:
