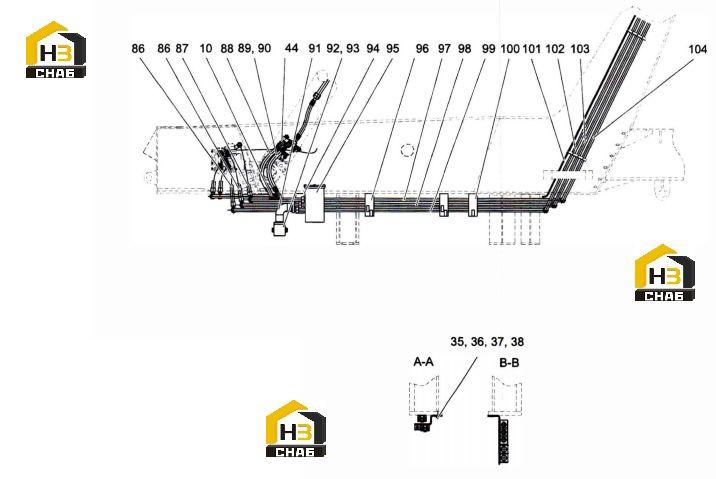

Схема трубопровода каркаса 13329787 (часть 2)

← Схема трубопровода каркаса 13329787 (часть 1) Узел главного клапана 10409053 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:Elbow Fitting

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:35

Наименование:Steel Pipe Bracket, Spreader

Каталожный номер:10410182

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000366

Комплект:12

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210405000003

Комплект:16

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210204000354

Комплект:20

Примечание:

№ на схеме:86

Наименование:Hose

Каталожный номер:60044442

Комплект:2

Примечание:

№ на схеме:87

Наименование:Hose

Каталожный номер:21022127

Комплект:1

Примечание:

№ на схеме:88

Наименование:Hose Assembly

Каталожный номер:B230103004971

Комплект:2

Примечание:

№ на схеме:89

Наименование:Hose

Каталожный номер:B230103007449

Комплект:2

Примечание:

№ на схеме:90

Наименование:Split Flange

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:91

Наименование:Return Oil Elbow

Каталожный номер:13123175

Комплект:1

Примечание:

№ на схеме:92

Наименование:Back Pressure Valve Group

Каталожный номер:A810299000203

Комплект:1

Примечание:

№ на схеме:93

Наименование:O-ring

Каталожный номер:A210609000088

Комплект:3

Примечание:

№ на схеме:94

Наименование:Telescopic Steel Pipe Bracket

Каталожный номер:10422781

Комплект:1

Примечание:

№ на схеме:95

Наименование:Return Oil Filter

Каталожный номер:60193266

Комплект:1

Примечание:

№ на схеме:96

Наименование:Oil Radiator Hose Bracket

Каталожный номер:13558909

Комплект:2

Примечание:

№ на схеме:97

Наименование:Steel Pipe

Каталожный номер:A810312019048

Комплект:1

Примечание:

№ на схеме:98

Наименование:Steel Pipe

Каталожный номер:A810312019049

Комплект:1

Примечание:

№ на схеме:99

Наименование:Steel Pipe

Каталожный номер:A810312019050

Комплект:1

Примечание:

№ на схеме:100

Наименование:Telescopic Steel Pipe Bracket

Каталожный номер:13581333

Комплект:1

Примечание:

№ на схеме:101

Наименование:Steel Pipe Assembly

Каталожный номер:14131239

Комплект:1

Примечание:

№ на схеме:102

Наименование:Steel Pipe

Каталожный номер:A810399000563

Комплект:1

Примечание:

№ на схеме:103

Наименование:Steel Pipe

Каталожный номер:A810399000562

Комплект:1

Примечание:

№ на схеме:104

Наименование:Steel Pipe

Каталожный номер:A810399000561

Комплект:1

Примечание:
