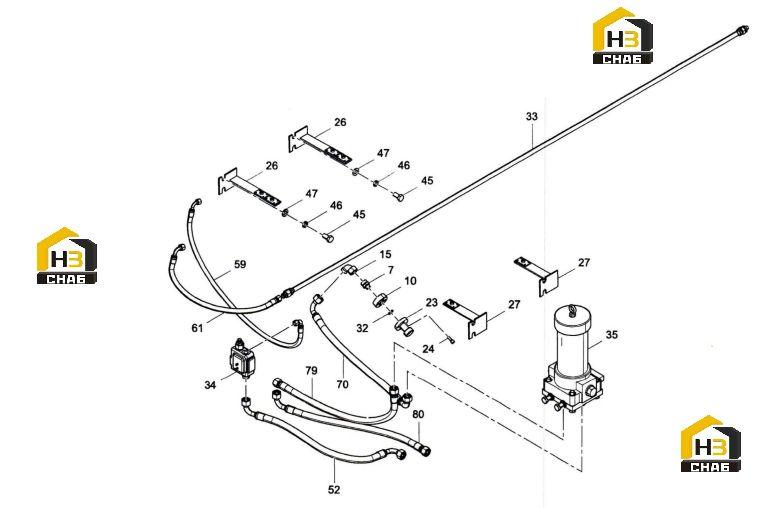

Система тормозная (часть 2)

← Система тормозная (часть 1) Система охлаждения (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:7

Наименование:End Through Adapter

Каталожный номер:B210780000316

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:A820203002556

Комплект:1

Примечание:

№ на схеме:15

Наименование:Elbow Fitting

Каталожный номер:B210780001310

Комплект:9

Примечание:

№ на схеме:23

Наименование:Oil Suction Flange

Каталожный номер:12072267

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:26

Наименование:Support Plate, Right Chain Hose

Каталожный номер:10263816

Комплект:2

Примечание:

№ на схеме:27

Наименование:Support Plate, Left Chain Hose

Каталожный номер:10263822

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:B230101000482

Комплект:1

Примечание:

№ на схеме:33

Наименование:Steel Pipe Assembly

Каталожный номер:14214354

Комплект:1

Примечание:

№ на схеме:34

Наименование:Valve Group, Prefill

Каталожный номер:12216954

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pressure Oil Filter System

Каталожный номер:13417232

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000227

Комплект:8

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:52

Наименование:Hose

Каталожный номер:B230103000478

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose

Каталожный номер:B230103007338

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose

Каталожный номер:B230103000332

Комплект:1

Примечание:

№ на схеме:70

Наименование:Hose Assembly

Каталожный номер:61008165

Комплект:1

Примечание:

№ на схеме:79

Наименование:Hose Assembly

Каталожный номер:151007160136A

Комплект:2

Примечание:

№ на схеме:80

Наименование:Hose Assembly

Каталожный номер:61008235

Комплект:1

Примечание:
