Система охлаждения (часть 1)

Система охлаждения (часть 1)

← Система тормозная (часть 2) Система охлаждения (часть 2) →

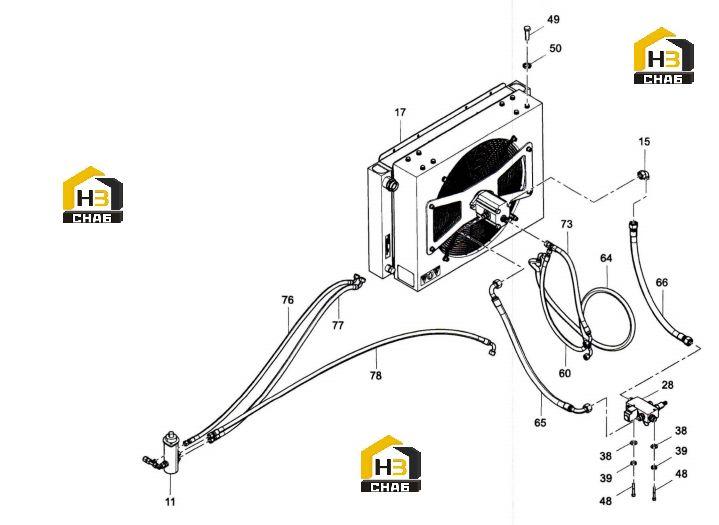

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:11
Наименование:Subassembly Drawing, Brake Valve
Каталожный номер:12874447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Elbow Fitting
Каталожный номер:B210780001310
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Radiator Assembly
Каталожный номер:10397015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Cooling Conversion Valve Group
Каталожный номер:A819700001629
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Washer
Каталожный номер:A210405000007
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Screw
Каталожный номер:A210204000149
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Washer
Каталожный номер:A210401000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Hose
Каталожный номер:B230103005168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Hose
Каталожный номер:B230103000376
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Hose
Каталожный номер:B230103000379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Hose
Каталожный номер:B230103002155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Hose Assembly
Каталожный номер:B230103005251
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Hose
Каталожный номер:B230103003976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Hose
Каталожный номер:B230103000399
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Hose Assembly
Каталожный номер:60024613
Комплект:1
Примечание:
