Система охлаждения 12334679 (часть 2)

← Система охлаждения 12334679 (часть 1) Вентилятор с комплектующими 12334679 →

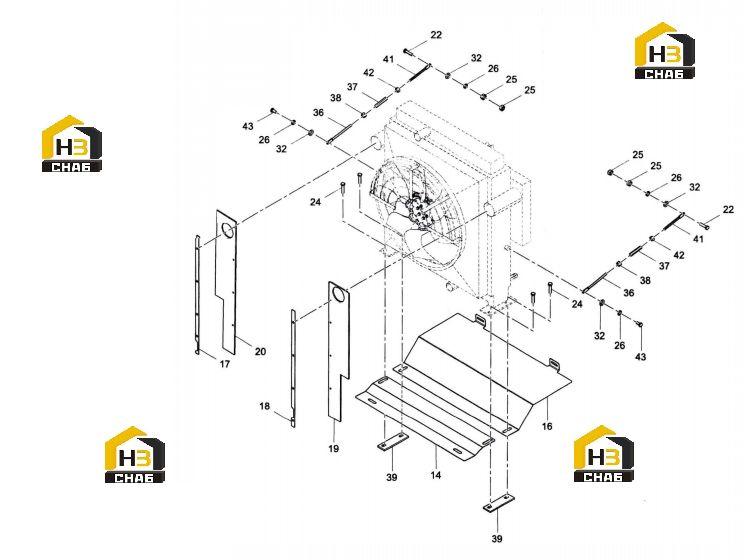

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:14

Наименование:Air Deflector

Каталожный номер:14280802

Комплект:1

Примечание:

№ на схеме:16

Наименование:Air Deflector

Каталожный номер:14280830

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pressure Plate

Каталожный номер:14323276

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pressure Plate

Каталожный номер:14323282

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber Plate

Каталожный номер:14323311

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber Plate

Каталожный номер:14323313

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000290

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:36

Наименование:Support Rod

Каталожный номер:A820301018012

Комплект:2

Примечание:

№ на схеме:37

Наименование:Adjusting Rod

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:38

Наименование:Left-handed Nut

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:39

Наименование:Shock Pad, Water Tank

Каталожный номер:A820606010610

Комплект:2

Примечание:

№ на схеме:41

Наименование:Supporting Rod

Каталожный номер:A820301017320

Комплект:2

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:10

Примечание:
