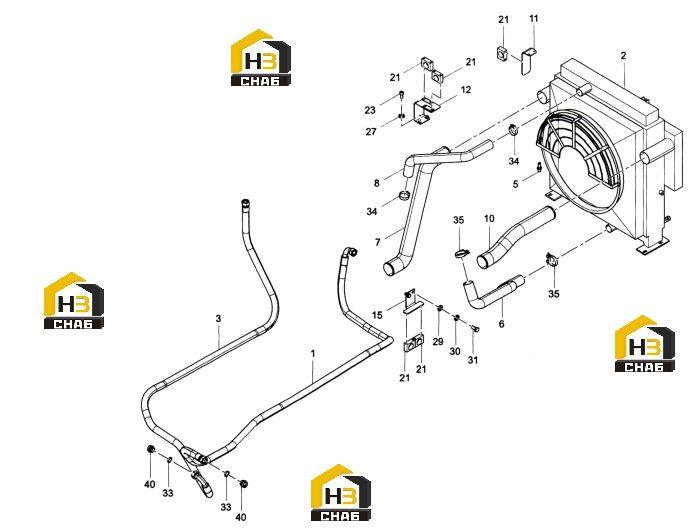

Система охлаждения 12334679 (часть 1)

← Труба выхлопная задняя 13859549 Система охлаждения 12334679 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose Assembly

Каталожный номер:61008171

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator

Каталожный номер:A229900009730

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:60104241

Комплект:1

Примечание:

№ на схеме:5

Наименование:Breather Pipe Adapter

Каталожный номер:10016466

Комплект:1

Примечание:

№ на схеме:6

Наименование:Water Inlet Pipe

Каталожный номер:10016467

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connecting Pipe

Каталожный номер:10016469

Комплект:1

Примечание:

№ на схеме:8

Наименование:Water Outlet Pipe

Каталожный номер:10016470

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connecting Pipe

Каталожный номер:10053234

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fixing, Transmission Oil Pipe

Каталожный номер:10808146

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil Pipe Clamp Support, Torque Converter

Каталожный номер:11055423

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil Pipe Bracket

Каталожный номер:RSC006514172

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe Clamp

Каталожный номер:60165344

Комплект:5

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000020

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:10473566

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:34

Наименование:T-type Anchor Ear

Каталожный номер:A229900003104

Комплект:2

Примечание:

№ на схеме:35

Наименование:T-type Clamp

Каталожный номер:A229900006067

Комплект:2

Примечание:

№ на схеме:40

Наименование:End Through Adapter

Каталожный номер:B210780000671

Комплект:2

Примечание:
