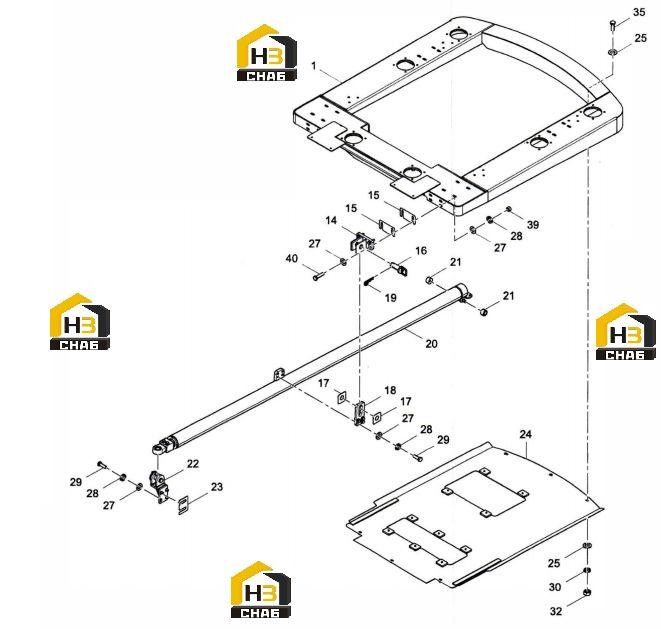

Механизм перемещения кабины

← Бак топливный (часть 3) Амортизатор кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tray

Каталожный номер:13462144

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connection Subassembly

Каталожный номер:12760048

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting Pad

Каталожный номер:12835398

Комплект:2

Примечание:

№ на схеме:16

Наименование:Axis Pin

Каталожный номер:12863195

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flat Pad

Каталожный номер:13416055

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connecting Plate

Каталожный номер:13462558

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:A820301020089

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rightward Shifting Cylinder

Каталожный номер:11250059

Комплект:1

Примечание:

№ на схеме:21

Наименование:Contact Roller

Каталожный номер:10856971

Комплект:2

Примечание:

№ на схеме:22

Наименование:Front Lug Seat Assembly

Каталожный номер:10120851

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pad

Каталожный номер:13580970

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sound Insulation Board Assembly

Каталожный номер:10940028

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000011

Комплект:60

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000001

Комплект:32

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:24

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000001

Комплект:18

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:A210307000017

Комплект:18

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:6

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000119

Комплект:4

Примечание:
