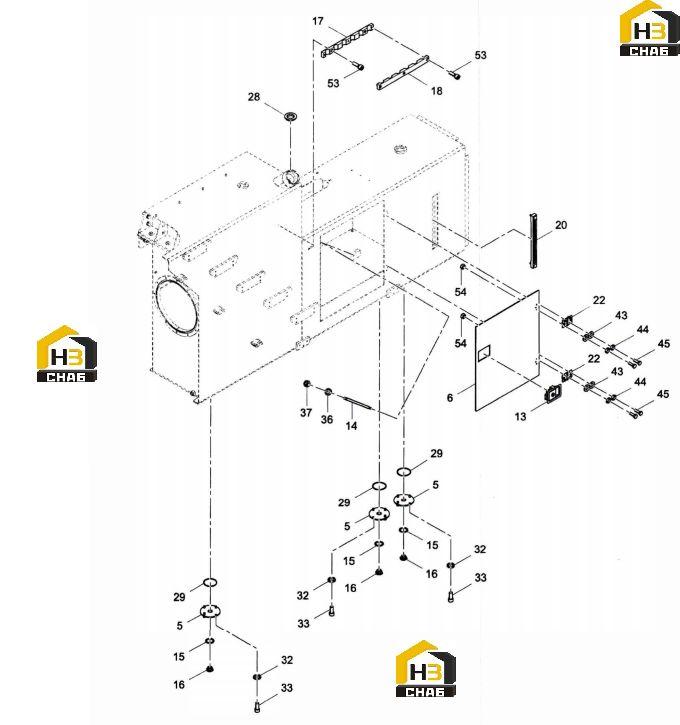

Бак топливный (часть 3)

← Бак топливный (часть 2) Механизм перемещения кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Clean the Oil Hole Cover Plate

Каталожный номер:10774636

Комплект:3

Примечание:

№ на схеме:6

Наименование:Battery Box Door

Каталожный номер:12506004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover Latch

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pressing Screw, Battery

Каталожный номер:12495270

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210434000014

Комплект:3

Примечание:

№ на схеме:16

Наименование:Screw Subassembly

Каталожный номер:21051814

Комплект:3

Примечание:

№ на схеме:17

Наименование:Pipe Clamp Bracket

Каталожный номер:12583792

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe Clamp

Каталожный номер:12583791

Комплект:1

Примечание:

№ на схеме:20

Наименование:Liquid Level Meter

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hinge

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:28

Наименование:Sheath

Каталожный номер:13915252

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000001

Комплект:52

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210204000161

Комплект:52

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:A210401000002

Комплект:5

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000001

Комплект:5

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:14

Примечание:

№ на схеме:53

Наименование:Screw

Каталожный номер:A210204000162

Комплект:5

Примечание:

№ на схеме:54

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:
