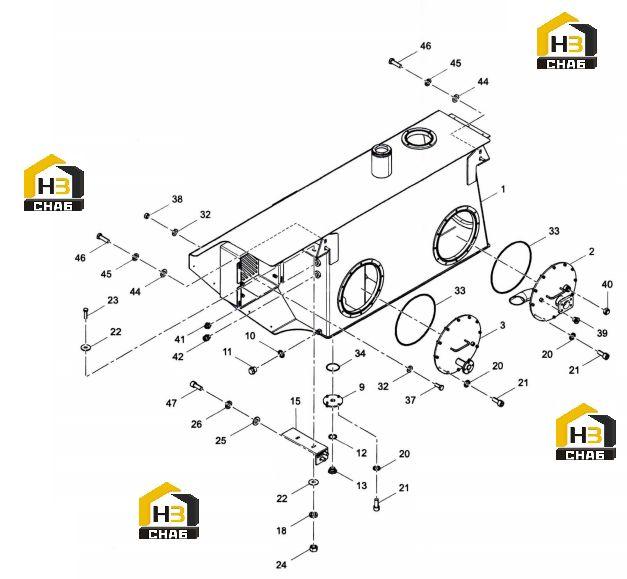

Бак масляный в сборе 13061144 (часть 2)

← Бак масляный в сборе 13061144 (часть 1) Ось рулевая с комплектующими 14112723 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Operating Oil Tank Body

Каталожный номер:13061002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover Plate, Oil Suction Pipe

Каталожный номер:13060532

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil Suction Cover Plate Assembly

Каталожный номер:13060517

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clean the Oil Hole Cover Plate

Каталожный номер:10774636

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw Plug

Каталожный номер:A210333000011

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210434000014

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw Subassembly

Каталожный номер:21051814

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front Bracket, Operating Oil Tank

Каталожный номер:RSC006321992

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000001

Комплект:43

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000161

Комплект:43

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210491000132

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000006

Комплект:6

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210405000011

Комплект:15

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:6

Примечание:

№ на схеме:38

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:39

Наименование:Screw Plug

Каталожный номер:B210399000002

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plug

Каталожный номер:21023884

Комплект:1

Примечание:

№ на схеме:41

Наименование:Adapter Fitting

Каталожный номер:B210780000266

Комплект:2

Примечание:

№ на схеме:42

Наименование:End Through Adapter

Каталожный номер:B210780000712

Комплект:2

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:45

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:A210111000225

Комплект:4

Примечание:

№ на схеме:47

Наименование:Screw

Каталожный номер:A210204000216

Комплект:6

Примечание:
