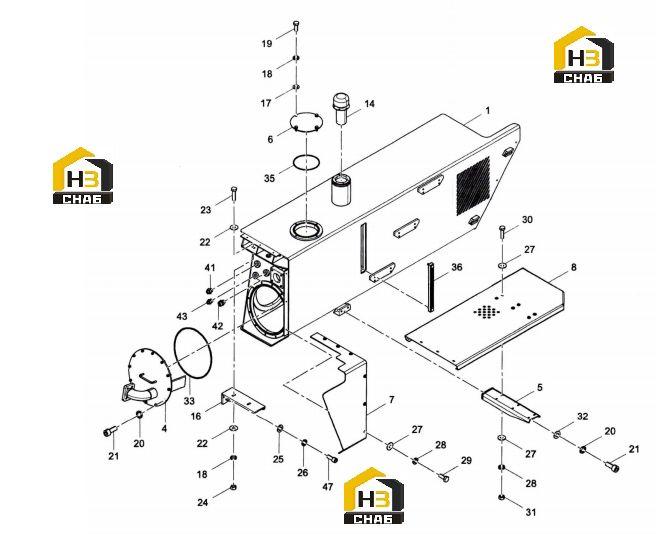

Бак масляный в сборе 13061144 (часть 1)

← Щуп масляный 11765895 Бак масляный в сборе 13061144 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Operating Oil Tank Body

Каталожный номер:13061002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover Plate, Oil Suction Pipe

Каталожный номер:13060487

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pedal Bracket

Каталожный номер:13060463

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover, Return Oil Filter

Каталожный номер:13060459

Комплект:1

Примечание:

№ на схеме:7

Наименование:Left Front Cover

Каталожный номер:13060564

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pedal

Каталожный номер:13061020

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air Cleaner

Каталожный номер:24001922

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear Bracket, Operating Oil Tank

Каталожный номер:RSC006322026

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000001

Комплект:43

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000161

Комплект:43

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000042

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210491000132

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000006

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210404000005

Комплект:18

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:6

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210405000011

Комплект:15

Примечание:

№ на схеме:33

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:1

Примечание:

№ на схеме:36

Наименование:Liquid Level Meter

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:41

Наименование:Adapter Fitting

Каталожный номер:B210780000266

Комплект:2

Примечание:

№ на схеме:42

Наименование:End Through Adapter

Каталожный номер:B210780000712

Комплект:2

Примечание:

№ на схеме:43

Наименование:Adapter Fitting

Каталожный номер:B210780000746

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw

Каталожный номер:A210204000216

Комплект:6

Примечание:
