Цилиндр рулевого управления 10421960

← Шины и диски a210881000093 Сборка рамы 13571846 →

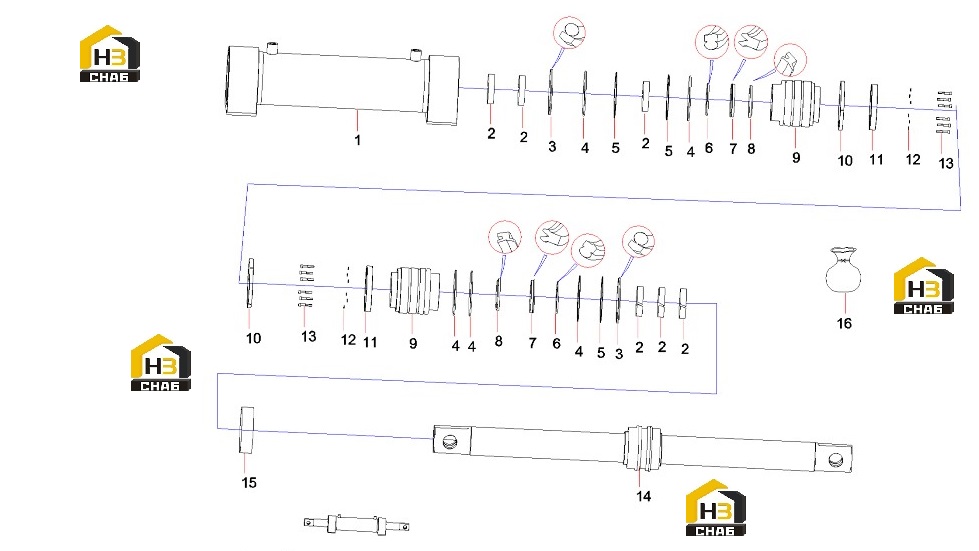

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:10421964

Комплект:1

Примечание:

№ на схеме:2

Наименование:UP guide ring 125x130x25 KT200

Каталожный номер:A880803040012

Комплект:6

Примечание:

№ на схеме:3

Наименование:K08-D sealing ring

Каталожный номер:60124157

Комплект:2

Примечание:

№ на схеме:4

Наименование:Square circle

Каталожный номер:60011161

Комплект:4

Примечание:

№ на схеме:5

Наименование:Retaining ring

Каталожный номер:10250757

Комплект:4

Примечание:

№ на схеме:6

Наименование:GS sealing ring

Каталожный номер:A880806030017

Комплект:2

Примечание:

№ на схеме:7

Наименование:ZBR sealing ring

Каталожный номер:B230101002134

Комплект:2

Примечание:

№ на схеме:8

Наименование:PWD dust ring 125x140x8.5x9.5

Каталожный номер:60000474

Комплект:2

Примечание:

№ на схеме:9

Наименование:Guide sleeve

Каталожный номер:10421956

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hole card key

Каталожный номер:10421958

Комплект:2

Примечание:

№ на схеме:11

Наименование:Retaining ring

Каталожный номер:10421959

Комплект:2

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:13

Наименование:Screw M8x50GB70.1 12.9 grade

Каталожный номер:24002398

Комплект:12

Примечание:

№ на схеме:14

Наименование:Piston rod assembly

Каталожный номер:10421967

Комплект:1

Примечание:

№ на схеме:15

Наименование:MD sealing ring

Каталожный номер:A880806030154

Комплект:1

Примечание:

№ на схеме:16

Наименование:ZM3B Eval art seal package

Каталожный номер:10426731

Комплект:1

Примечание:
