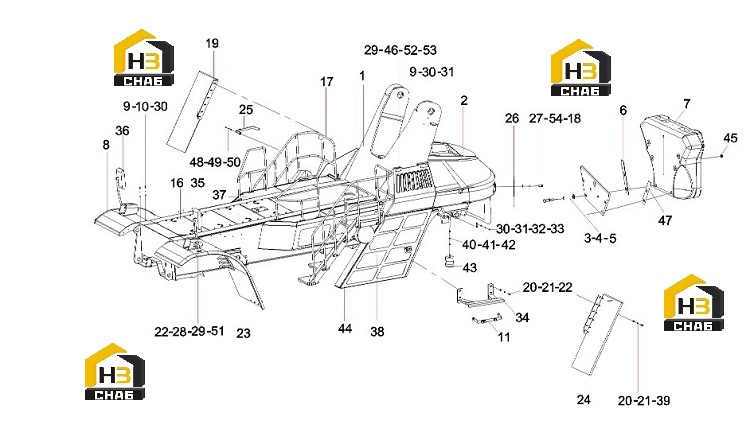

Сборка рамы 13571846

← Цилиндр рулевого управления 10421960 Система противовеса 13026020 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame body welding

Каталожный номер:13571844

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fixed counterweight system

Каталожный номер:13026020

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A820102010533

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M36x220 GB5783

Каталожный номер:60269169

Комплект:4

Примечание:

№ на схеме:6

Наименование:Lower counterweight cushion

Каталожный номер:12898172

Комплект:4

Примечание:

№ на схеме:7

Наименование:Rear counterweight

Каталожный номер:13013690

Комплект:1

Примечание:

№ на схеме:8

Наименование:Mudguard (right)

Каталожный номер:12457630

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000038

Комплект:24

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210404000004

Комплект:24

Примечание:

№ на схеме:11

Наименование:Bracket RSC45C.3.16

Каталожный номер:11849040

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover plate six RSC45C.3.4.9

Каталожный номер:12451260

Комплект:1

Примечание:

№ на схеме:17

Наименование:Escalator platform assembly

Каталожный номер:10941541

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:19

Наименование:Rear fender (right side)

Каталожный номер:12009348

Комплект:1

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210404000008

Комплект:24

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000090

Комплект:8

Примечание:

№ на схеме:23

Наименование:Mudguard (left)

Каталожный номер:12457625

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rear fender (left side)

Каталожный номер:13116970

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil-water separator bracket

Каталожный номер:10136225

Комплект:1

Примечание:

№ на схеме:26

Наименование:Taillight mounting plate

Каталожный номер:11006387

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:8

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210401000002

Комплект:30

Примечание:

№ на схеме:31

Наименование:washer

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:33

Наименование:Stopper

Каталожный номер:10106057

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hydraulic oil dispersion bracket

Каталожный номер:10246102

Комплект:2

Примечание:

№ на схеме:35

Наименование:Rearview mirror assembly (left)

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rearview mirror assembly (right)

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pipeline bracket

Каталожный номер:13861321

Комплект:1

Примечание:

№ на схеме:38

Наименование:Wind deflector assembly

Каталожный номер:13434648

Комплект:1

Примечание:

№ на схеме:39

Наименование:bolt

Каталожный номер:A210111000112

Комплект:24

Примечание:

№ на схеме:40

Наименование:nut

Каталожный номер:A210307000029

Комплект:2

Примечание:

№ на схеме:41

Наименование:washer

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:43

Наименование:Shock absorber

Каталожный номер:A222000000066

Комплект:2

Примечание:

№ на схеме:44

Наименование:Cover assembly

Каталожный номер:13115789

Комплект:1

Примечание:

№ на схеме:45

Наименование:Mounting set

Каталожный номер:10480997

Комплект:8

Примечание:

№ на схеме:46

Наименование:Coupling plate

Каталожный номер:10545244

Комплект:4

Примечание:

№ на схеме:48

Наименование:washer

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:49

Наименование:washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:50

Наименование:bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:51

Наименование:nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:52

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:53

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:54

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:
