Стрела в сборе (часть 2) 13114711

← Стрела в сборе (часть 1) 13114711 Ремкомплект подъема цилиндра 13178278 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

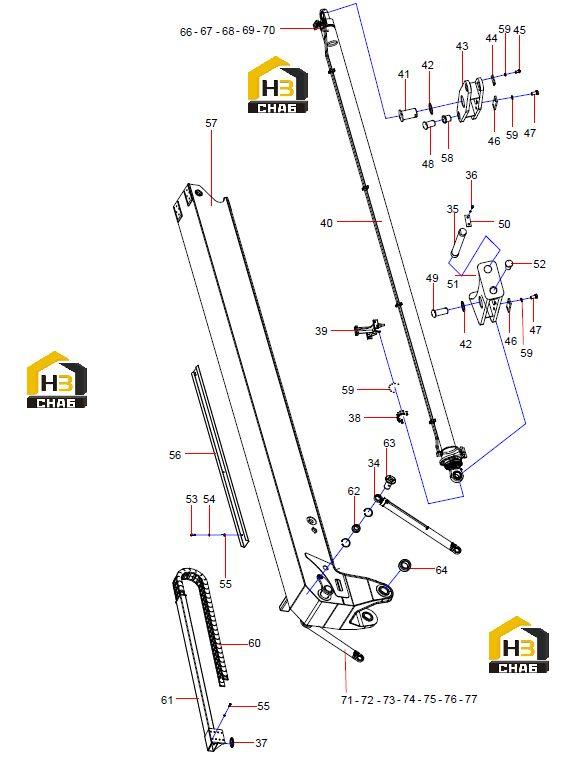

№ на схеме:34

Наименование:Cylinder, damping

Каталожный номер:10202942

Комплект:2

Примечание:

№ на схеме:35

Наименование:Shaft, coupling

Каталожный номер:11447998

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw

Каталожный номер:A210204000158

Комплект:12

Примечание:

№ на схеме:37

Наименование:Sleeve, protective, rubber

Каталожный номер:11804806

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000234

Комплект:7

Примечание:

№ на схеме:39

Наименование:Support, sliding, telescopic cylinder

Каталожный номер:13246350

Комплект:1

Примечание:

№ на схеме:40

Наименование:Assembly, telescopic cylinder

Каталожный номер:13147817

Комплект:1

Примечание:

№ на схеме:41

Наименование:Shaft, telescopic cylinder

Каталожный номер:A820301020692

Комплект:1

Примечание:

№ на схеме:42

Наименование:Gasket, adjusting, telescopic cylinder

Каталожный номер:A820102010496

Комплект:4

Примечание:

№ на схеме:43

Наименование:Frame, connecting, telescopic cylinder

Каталожный номер:A810312100021

Комплект:1

Примечание:

№ на схеме:44

Наименование:Baffle, shaft end

Каталожный номер:A820101312408

Комплект:2

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:14

Примечание:

№ на схеме:46

Наименование:Baffle, shaft end

Каталожный номер:A820101312407

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000107

Комплект:4

Примечание:

№ на схеме:48

Наименование:Shaft, connecting

Каталожный номер:A820301020670

Комплект:2

Примечание:

№ на схеме:49

Наименование:Shaft, telescopic cylinder

Каталожный номер:11865288

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate, pressure, coupling shaft

Каталожный номер:11447999

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bearer, front, telescopic cylinder

Каталожный номер:11446526

Комплект:1

Примечание:

№ на схеме:52

Наименование:Pin, clip

Каталожный номер:13245284

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:10

Примечание:

№ на схеме:54

Наименование:Washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:55

Наименование:Nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:56

Наименование:Groove, drag-chain

Каталожный номер:A820101312460

Комплект:1

Примечание:

№ на схеме:57

Наименование:Telescopic boom frame

Каталожный номер:13045931

Комплект:1

Примечание:

№ на схеме:58

Наименование:Sleeve, eccentric

Каталожный номер:11044952

Комплект:2

Примечание:

№ на схеме:59

Наименование:Washer

Каталожный номер:A210401000006

Комплект:11

Примечание:

№ на схеме:60

Наименование:Chain, drag

Каталожный номер:B229900003376

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose slot bracket

Каталожный номер:13045939

Комплект:1

Примечание:

№ на схеме:62

Наименование:Bearing, joint

Каталожный номер:A210612000006

Комплект:2

Примечание:

№ на схеме:63

Наименование:Shaft, pin

Каталожный номер:A810312110031

Комплект:2

Примечание:

№ на схеме:64

Наименование:Bearing, sliding

Каталожный номер:10859964

Комплект:2

Примечание:

№ на схеме:67

Наименование:Screw

Каталожный номер:A210204000354

Комплект:3

Примечание:

№ на схеме:68

Наименование:Washer

Каталожный номер:A210404000003

Комплект:3

Примечание:

№ на схеме:69

Наименование:Washer

Каталожный номер:A210404000005

Комплект:24

Примечание:

№ на схеме:70

Наименование:Washer

Каталожный номер:A210405000007

Комплект:24

Примечание:

№ на схеме:71

Наименование:Screw

Каталожный номер:A210204000164

Комплект:8

Примечание:

№ на схеме:72

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:20

Примечание:

№ на схеме:73

Наименование:Washer

Каталожный номер:A210491000132

Комплект:7

Примечание:

№ на схеме:74

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:75

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:76

Наименование:Washer

Каталожный номер:A210404000009

Комплект:4

Примечание:

№ на схеме:77

Наименование:Washer

Каталожный номер:A210401000016

Комплект:4

Примечание:
