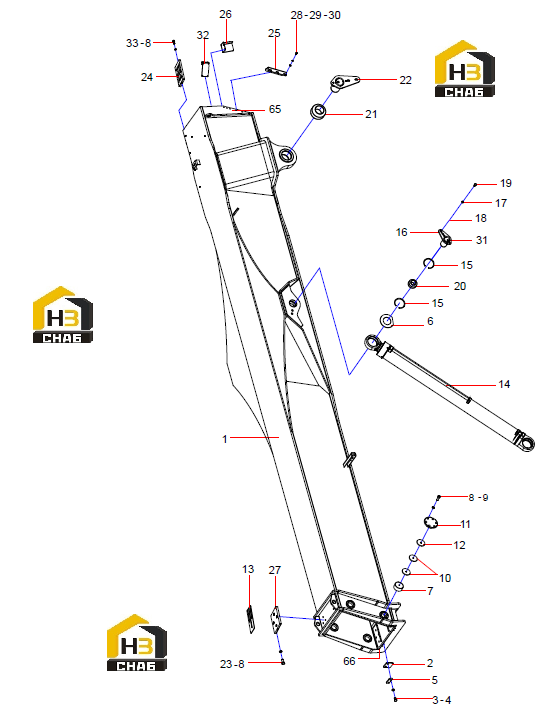

Стрела в сборе (часть 1) 13114711

← Крепление трубопровода кондиционера 14098130 Стрела в сборе (часть 2) 13114711 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base section of boom

Каталожный номер:13114451

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pressure plate ofslide block

Каталожный номер:13045436

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000002

Комплект:22

Примечание:

№ на схеме:5

Наименование:Cushion

Каталожный номер:13055370

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plate, back-up, nylon

Каталожный номер:11307173

Комплект:4

Примечание:

№ на схеме:7

Наименование:Block, valve, side

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000004

Комплект:80

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000165

Комплект:36

Примечание:

№ на схеме:10

Наименование:Gasket, side valve block

Каталожный номер:A820101312402

Комплект:16

Примечание:

№ на схеме:11

Наименование:Side sliding block cover plate

Каталожный номер:12586921

Комплект:6

Примечание:

№ на схеме:12

Наименование:Adjusting gasket ofslide block

Каталожный номер:12823092

Комплект:8

Примечание:

№ на схеме:13

Наименование:Gasket, adjusting, sliding block, 2

Каталожный номер:A820101312400

Комплект:4

Примечание:

№ на схеме:14

Наименование:Cylinder, pitching

Каталожный номер:13178278

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, Snap

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:16

Наименование:Assemly, shaft, pitching cylinder

Каталожный номер:10201907

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210491000122

Комплект:10

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000008

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000346

Комплект:10

Примечание:

№ на схеме:20

Наименование:Bearing, sliding

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bearing, sliding

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:22

Наименование:Assembly, rear shaft

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:16

Примечание:

№ на схеме:24

Наименование:Components, lowersliding block

Каталожный номер:12055819

Комплект:4

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rainproof cover

Каталожный номер:14128344

Комплект:1

Примечание:

№ на схеме:27

Наименование:Components, sliding block, upper

Каталожный номер:A810303990183

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:3

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:31

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:18

Примечание:

№ на схеме:32

Наименование:Fixed bracket

Каталожный номер:13818139

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000229

Комплект:16

Примечание:

№ на схеме:65

Наименование:Mounting support

Каталожный номер:12586919

Комплект:1

Примечание:

№ на схеме:66

Наименование:Adjusting gasket ofslide block

Каталожный номер:14434648

Комплект:2

Примечание:
