Стрела спредера (часть 2) 12364911

Стрела спредера (часть 2) 12364911

← Стрела спредера (часть 1) 12364911 Стрела спредера (часть 3) 12364911 →

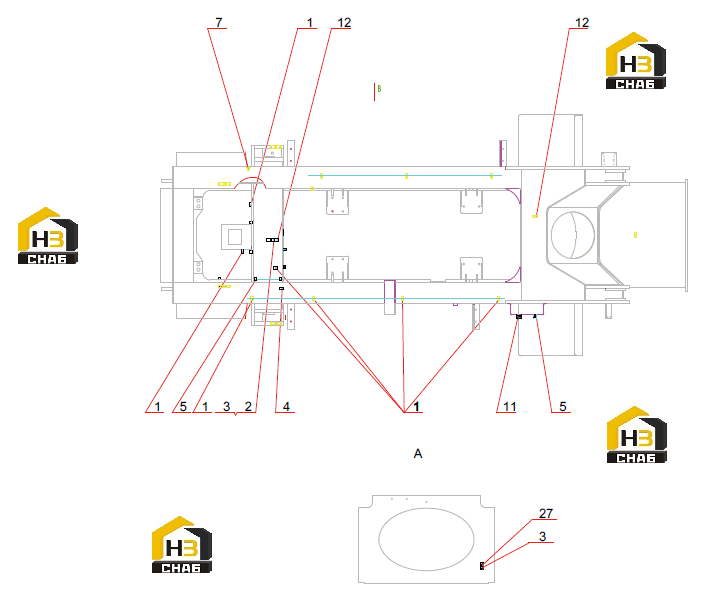

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube clamp body
Каталожный номер:60165343
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe clamp
Каталожный номер:151302010023A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000116
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover board of Tube clamp
Каталожный номер:A820101350321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000029
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe clamp
Каталожный номер:14226038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:60024203
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:60202488
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Single Tube Clamp
Каталожный номер:60165334
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Washer
Каталожный номер:A210401000001
Комплект:8
Примечание:
