Стрела спредера (часть 1) 12364911

Стрела спредера (часть 1) 12364911

← Клапан управляющий 13862340 Стрела спредера (часть 2) 12364911 →

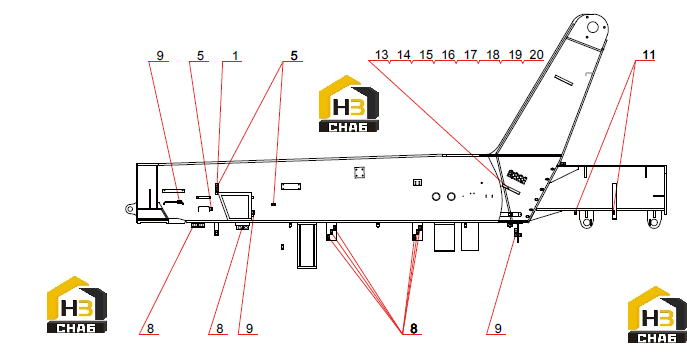

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube clamp body
Каталожный номер:60165343
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000029
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe clamp
Каталожный номер:14226057
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:A210204000117
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:60202488
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Single Tube Clamp
Каталожный номер:B210851000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Tube clamp body
Каталожный номер:60165344
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp, Tube, Double
Каталожный номер:A229900006820
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Tube clamp body
Каталожный номер:60165337
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Telescopic system tube clamp body
Каталожный номер:A820101350536
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Telescopic system tube clamp body
Каталожный номер:A820101350550
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Telescopic system tube clamp body
Каталожный номер:A820601991103
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SupportRail Nut Sm6
Каталожный номер:60202487
Комплект:22
Примечание:
