Узел кондиционера воздуха bgq022801a 10.9 60172546 (часть 1)

← Система кондиционирования воздуха 12483371 (часть 3) Узел кондиционера воздуха bgq022801a 10.9 60172546 (часть 2) →

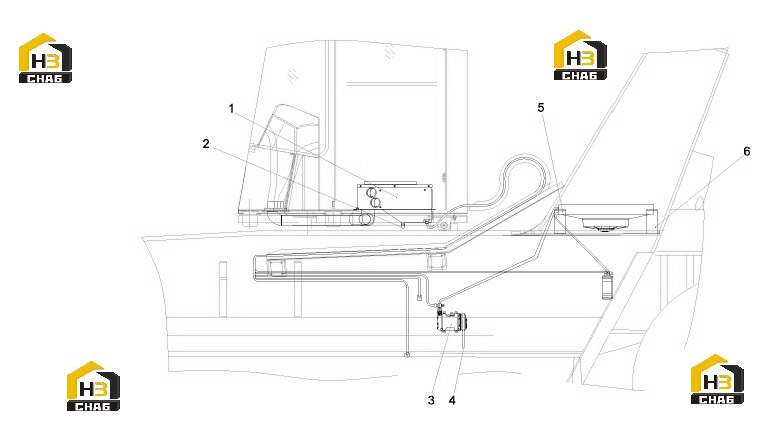

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Evaporator assembly

Каталожный номер:60100865

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lip valve SZ

Каталожный номер:60100916

Комплект:1

Примечание:

№ на схеме:3

Наименование:Compressor B9ZZ120143

Каталожный номер:60174624

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belt ASYZY10002 10.9 grade

Каталожный номер:60174750

Комплект:1

Примечание:

№ на схеме:5

Наименование:Low pressure pipe SZ steam-pressure

Каталожный номер:60137511

Комплект:1

Примечание:

№ на схеме:6

Наименование:High pressure pipe SZ storage-steaming

Каталожный номер:60137517

Комплект:1

Примечание:
