Система кондиционирования воздуха 12483371 (часть 3)

← Система кондиционирования воздуха 12483371 (часть 2) Узел кондиционера воздуха bgq022801a 10.9 60172546 (часть 1) →

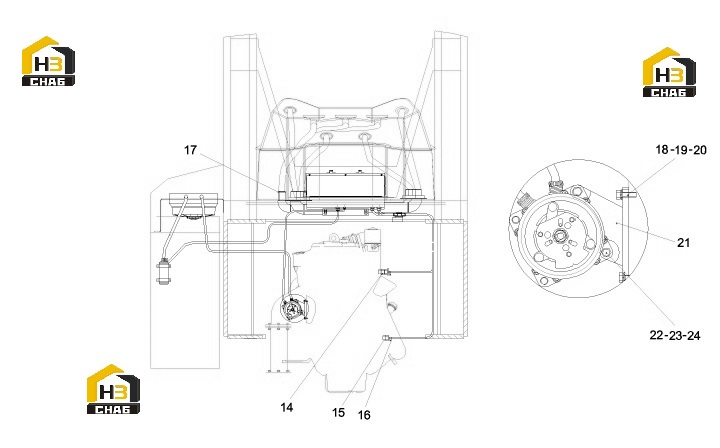

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:14

Наименование:connector

Каталожный номер:12552052

Комплект:1

Примечание:

№ на схеме:15

Наименование:connector

Каталожный номер:12552484

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose clamp medium 19-medium 29" (8870

Каталожный номер:A210855000007

Комплект:6

Примечание:

№ на схеме:17

Наименование:Throat clamp

Каталожный номер:A210855000011

Комплект:10

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M8x25GB5783-00

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:21

Наименование:Air compressor bracket

Каталожный номер:12483146

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x40GB5783

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 10GB97.1-02

Каталожный номер:A210405000011

Комплект:20

Примечание:

№ на схеме:24

Наименование:Nut M10GB6170-00

Каталожный номер:A210307000017

Комплект:15

Примечание:
