Механизм перемещения кабины 10679877 (часть 2)

← Механизм перемещения кабины 10679877 (часть 1) Вал направляющего колеса в сборе 10976003 →

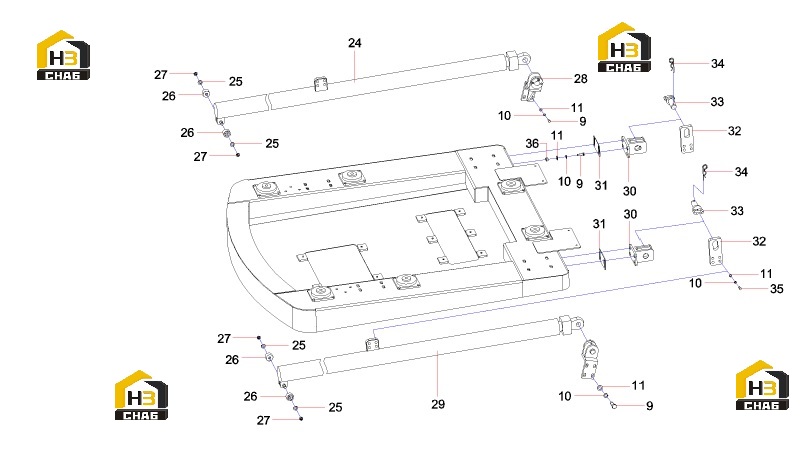

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:9

Наименование:Bolt M12x35GB5783-00 10.9

Каталожный номер:A210111000203

Комплект:32

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:40

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1-02

Каталожный номер:A210405000001

Комплект:40

Примечание:

№ на схеме:24

Наименование:Move the cylinder to the right

Каталожный номер:11250059

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:12805036

Комплект:4

Примечание:

№ на схеме:26

Наименование:Roller two

Каталожный номер:10856971

Комплект:4

Примечание:

№ на схеме:27

Наименование:Nut GB6173

Каталожный номер:A210310000019

Комплект:4

Примечание:

№ на схеме:28

Наименование:Front earring seat assembly

Каталожный номер:10120851

Комплект:2

Примечание:

№ на схеме:29

Наименование:Move the oil cylinder to the left

Каталожный номер:11403773

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connecting components

Каталожный номер:12760048

Комплект:2

Примечание:

№ на схеме:31

Наименование:Adjusting gasket

Каталожный номер:12835398

Комплект:2

Примечание:

№ на схеме:32

Наименование:Connecting board

Каталожный номер:12760046

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pin shaft

Каталожный номер:12863195

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A820301020089

Комплект:2

Примечание:

№ на схеме:35

Наименование:bolt

Каталожный номер:A210111000119

Комплект:8

Примечание:

№ на схеме:36

Наименование:nut

Каталожный номер:A210307000031

Комплект:8

Примечание:
