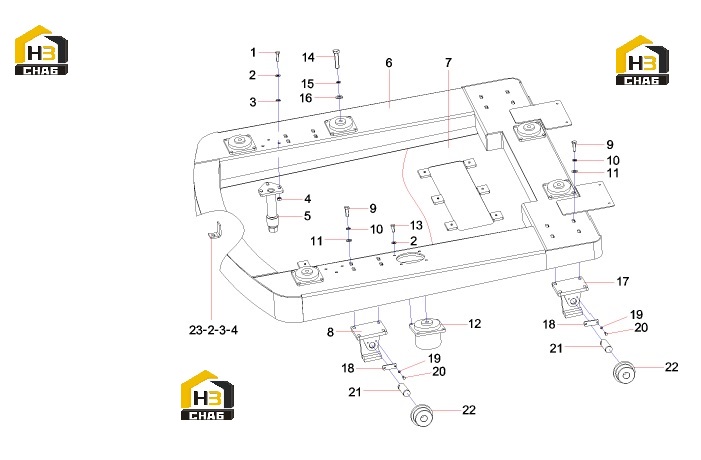

Механизм перемещения кабины 10679877 (часть 1)

← Бак топливный в сборе 10945119 (часть 3) Механизм перемещения кабины 10679877 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000026

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer 10GB97.1-02

Каталожный номер:A210405000011

Комплект:36

Примечание:

№ на схеме:3

Наименование:Washer 10GB93-87

Каталожный номер:A210401000001

Комплект:36

Примечание:

№ на схеме:4

Наименование:Nut M10GB6170-00

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:5

Наименование:Guide wheel assembly

Каталожный номер:10976003

Комплект:2

Примечание:

№ на схеме:6

Наименование:tray

Каталожный номер:10679843

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sound insulation board assembly

Каталожный номер:10940028

Комплект:1

Примечание:

№ на схеме:8

Наименование:Front wheel mount

Каталожный номер:12752939

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M12x35GB5783-00 10.9

Каталожный номер:A210111000203

Комплект:32

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:40

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1-02

Каталожный номер:A210405000001

Комплект:40

Примечание:

№ на схеме:12

Наименование:Shock absorber stiffness 800

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:24

Примечание:

№ на схеме:14

Наименование:Bolt M16x65GB5782

Каталожный номер:A210110000045

Комплект:6

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:17

Наименование:Rear wheel mount

Каталожный номер:12752940

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shaft end baffle

Каталожный номер:A820101314487

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 6GB93-87

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:21

Наименование:Shaft

Каталожный номер:A820301014294

Комплект:4

Примечание:

№ на схеме:22

Наименование:Roller

Каталожный номер:10649834

Комплект:4

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:21012611

Комплект:6

Примечание:
