Платформа правая 10044547

← Платформа левая rsc45mⅡ.6.1b Дверь левая 10425013 →

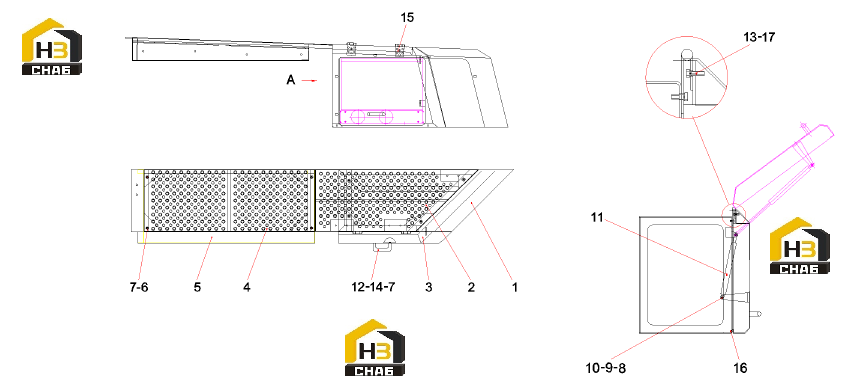

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right platform right body RSC45C.6.2.1

Каталожный номер:11791800

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front cover of right platform

Каталожный номер:10407017

Комплект:1

Примечание:

№ на схеме:3

Наименование:door

Каталожный номер:10044485

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover plate (3)

Каталожный номер:10407016

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right platform body (left side)

Каталожный номер:10349190

Комплект:1

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:8

Наименование:Pin shaft B8x26GB882

Каталожный номер:A210508000040

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:11

Наименование:Gas spring

Каталожный номер:A229900004029

Комплект:1

Примечание:

№ на схеме:12

Наименование:Aluminum handle

Каталожный номер:A229900002456

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:15

Наименование:Modified hinge

Каталожный номер:10788090

Комплект:2

Примечание:

№ на схеме:16

Наименование:Elastic pad

Каталожный номер:11360286

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:12

Примечание:
