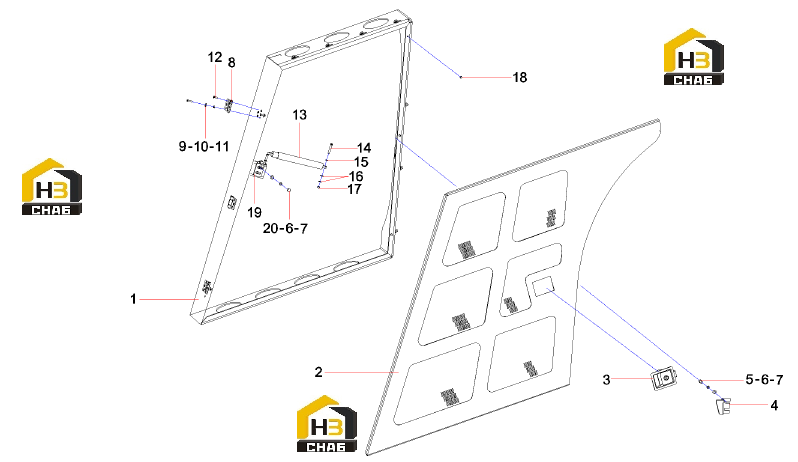

Дверь левая 10425013

← Платформа правая 10044547 Дверь правая rsc45Ⅲ.3.24.1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left door frame

Каталожный номер:10424998

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic oil radiator cover

Каталожный номер:12004262

Комплект:1

Примечание:

№ на схеме:3

Наименование:Door lock

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door lock connecting plate

Каталожный номер:11898442

Комплект:1

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:8

Наименование:hinge

Каталожный номер:10196926

Комплект:3

Примечание:

№ на схеме:9

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:9

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210404000009

Комплект:9

Примечание:

№ на схеме:11

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:9

Примечание:

№ на схеме:12

Наименование:Screw M6x20GB819.1

Каталожный номер:A210211000008

Комплект:9

Примечание:

№ на схеме:13

Наименование:Gas spring

Каталожный номер:A229900009852

Комплект:1

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:A210111000094

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:18

Наименование:Elastic pad

Каталожный номер:11360286

Комплект:3

Примечание:

№ на схеме:19

Наименование:Gas spring support plate

Каталожный номер:10196925

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:2

Примечание:
