Накладка rsc45c.3.4.9

← Брызговик правый 12457630 Накладка rsc45c.3.4.1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

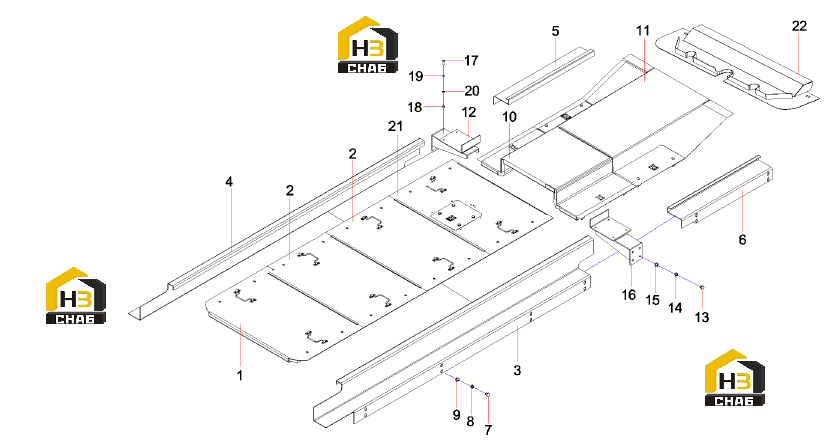

№ на схеме:1

Наименование:Cover plate (1) RSC45C.3.4.1

Каталожный номер:10719147

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover plate (two) RSC45C.3.4.2

Каталожный номер:10719146

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cover plate support plate (1)

Каталожный номер:10762082

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover plate support plate (2)

Каталожный номер:10762083

Комплект:1

Примечание:

№ на схеме:5

Наименование:Support plate (three)

Каталожный номер:11027922

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support plate (four)

Каталожный номер:11027877

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M16x30GB5783

Каталожный номер:A210111000227

Комплект:32

Примечание:

№ на схеме:8

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:32

Примечание:

№ на схеме:9

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:32

Примечание:

№ на схеме:10

Наименование:Cover plate (three) RSC45.3C.4.3

Каталожный номер:10437780

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover plate (four)

Каталожный номер:12613084

Комплект:1

Примечание:

№ на схеме:12

Наименование:Support chain mounting frame right

Каталожный номер:10902059

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:16

Наименование:Support chain mounting frame left

Каталожный номер:10902060

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cover plate (five)

Каталожный номер:11338703

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover plate six RSC45C.3.4.9

Каталожный номер:12759700

Комплект:1

Примечание:
