Накладка rsc45c.3.4.1

Накладка rsc45c.3.4.1

← Накладка rsc45c.3.4.9 Накладка rsc45c.3.4.2 →

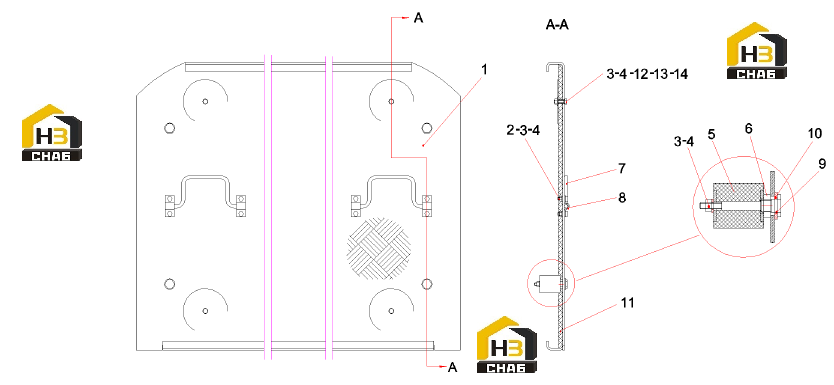

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Folding plate (1)
Каталожный номер:10719141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut M6GB6170
Каталожный номер:A210307000016
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Elastic column
Каталожный номер:A810502000239
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut M12GB6172.1
Каталожный номер:A210309000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Handle
Каталожный номер:A820301014172
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Handle seat
Каталожный номер:A820101313322
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:A820301014341
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sound-absorbing thermal insulation cotton
Каталожный номер:10719142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:A210111000081
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:gasket
Каталожный номер:12014413
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:A210404000009
Комплект:4
Примечание:
