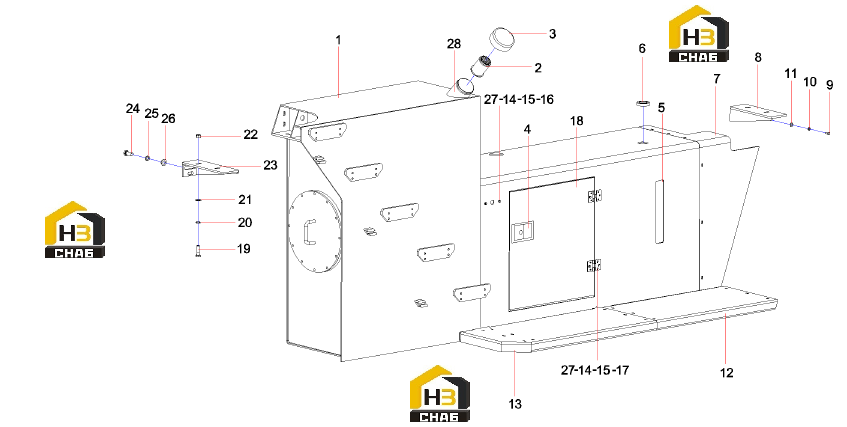

Бак топливный 10945119 (часть 1)

← Бак топливный 10945117 Бак топливный 10945119 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel tank

Каталожный номер:12495278

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter

Каталожный номер:60022607

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel tank cap

Каталожный номер:60022614

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door lock

Каталожный номер:A222200000042

Комплект:1

Примечание:

№ на схеме:5

Наименование:Liquid level thermometer nylon

Каталожный номер:60030670

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air filter

Каталожный номер:A222100000265

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right front cover

Каталожный номер:12602467

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rear bracket of fuel tank

Каталожный номер:10187941

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:21

Примечание:

№ на схеме:10

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:26

Примечание:

№ на схеме:11

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:21

Примечание:

№ на схеме:12

Наименование:Pedal (1)

Каталожный номер:10043086

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pedal (two)

Каталожный номер:10043085

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:15

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:16

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hinge (middle door)

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:18

Наименование:Battery box door

Каталожный номер:12506004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:22

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:5

Примечание:

№ на схеме:23

Наименование:Fuel tank front bracket

Каталожный номер:12781480

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M16x40GB5783

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:25

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:27

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:14

Примечание:

№ на схеме:28

Наименование:Self-tapping screw ST4.2x9.5GB845

Каталожный номер:A210264000004

Комплект:3

Примечание:
