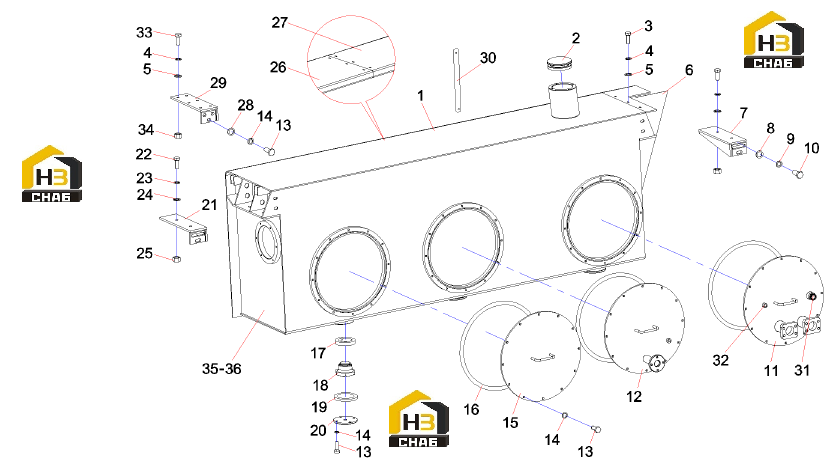

Бак топливный 10945117

← Колодки тормозные стояночного тормоза Бак топливный 10945119 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Working fuel tank body

Каталожный номер:12091027

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air filter

Каталожный номер:A222100000264

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:36

Примечание:

№ на схеме:5

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:21

Примечание:

№ на схеме:6

Наименование:Left front cover

Каталожный номер:12571348

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear bracket of fuel tank

Каталожный номер:12378350

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt M16x40GB5783

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:11

Наименование:Oil suction pipe cover

Каталожный номер:12378374

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil return cover

Каталожный номер:10835443

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:46

Примечание:

№ на схеме:14

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:46

Примечание:

№ на схеме:15

Наименование:Manhole cover assembly

Каталожный номер:10121195

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210434000015

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw plug

Каталожный номер:21051814

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 85 x3.55GB3452.1

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clean the oil hole cover

Каталожный номер:10774636

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuel tank front bracket

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:25

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pedal (two)

Каталожный номер:10043048

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pedal (1)

Каталожный номер:10043025

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:29

Наименование:Pedal bracket

Каталожный номер:10465351

Комплект:2

Примечание:

№ на схеме:30

Наименование:Liquid level thermometer nylon

Каталожный номер:60030671

Комплект:1

Примечание:

№ на схеме:31

Наименование:nut

Каталожный номер:B210780000112

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:B210780000091

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:15

Примечание:

№ на схеме:34

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:15

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:A210434000009

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw plug M18x1.5JB1000

Каталожный номер:A210333000011

Комплект:1

Примечание:
