Система гидравлическая поперечной балки a810201060302 (часть 2)

Система гидравлическая поперечной балки a810201060302 (часть 2)

← Система гидравлическая поперечной балки a810201060302 (часть 1) Блок клапанный a810201062341 →

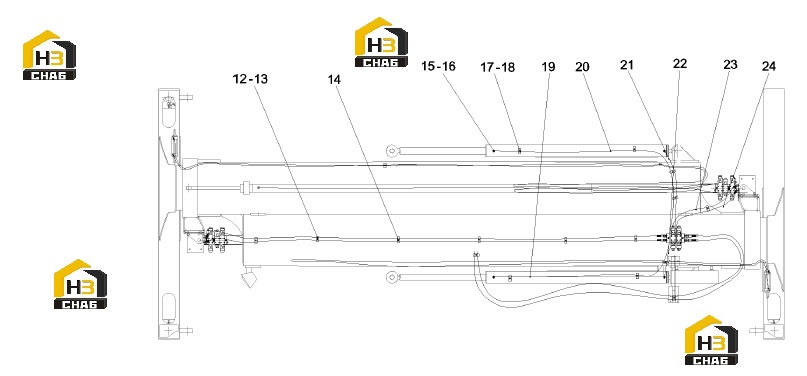

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:12
Наименование:Body, pipe clamp
Каталожный номер:60014674
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210204000170
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:A210204000184
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:B210780000042
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector, pipe
Каталожный номер:B210780000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Body, pipe clamp
Каталожный номер:60014675
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw
Каталожный номер:A210204000137
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose, rubber
Каталожный номер:B230103000345
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:B230103000348
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose, rubber
Каталожный номер:B230103000336
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103000356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hose, rubber
Каталожный номер:B230103000334
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Hose
Каталожный номер:B230103000333
Комплект:1
Примечание:
