Система гидравлическая поперечной балки a810201060302 (часть 1)

Система гидравлическая поперечной балки a810201060302 (часть 1)

← Система гидравлики a810201060288 Система гидравлическая поперечной балки a810201060302 (часть 2) →

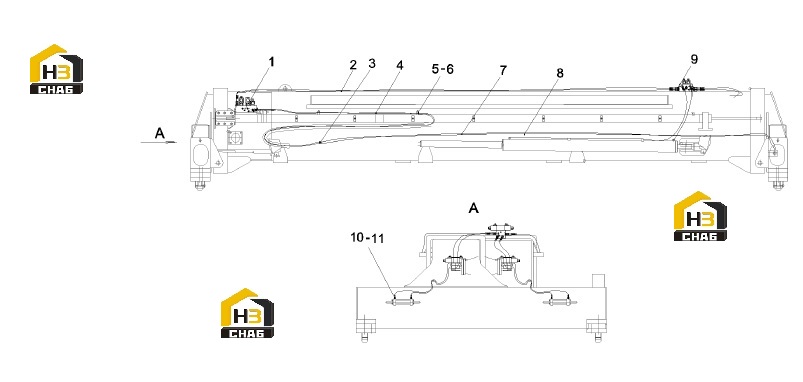

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Group,valve,extension
Каталожный номер:A810201062341
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, rubber
Каталожный номер:B230103004752
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, pipe
Каталожный номер:B210780001445
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103005312
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Body, pipe clamp
Каталожный номер:60028239
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210204000134
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103005380
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103005101
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Group, side-shifting valve
Каталожный номер:A810201062342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, pipe
Каталожный номер:B210780000176
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:B210780000418
Комплект:4
Примечание:
