Платформа левая 11576739

Платформа левая 11576739

← Корпус 10425041 Платформа правая 10044547 →

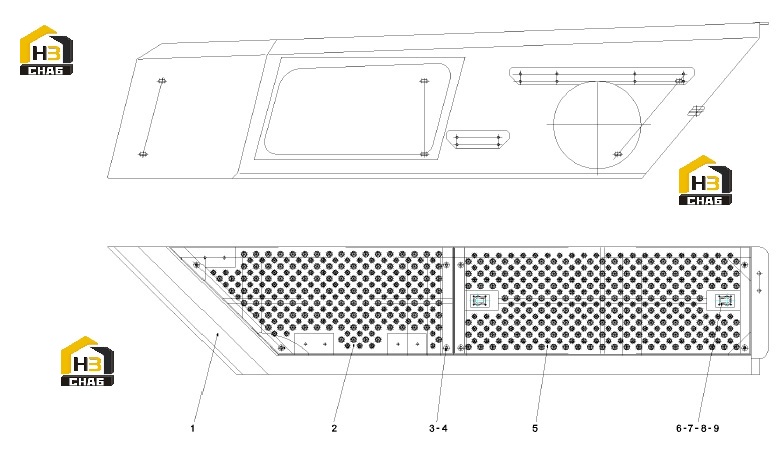

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Body, platform, left
Каталожный номер:11576765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate, cover, front, left platform
Каталожный номер:10407019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000147
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate, cover, rear, left platform
Каталожный номер:10407020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Buckle, mension, access cover, stainless steel
Каталожный номер:A229900003988
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:A210211000054
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A314140000314
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000027
Комплект:8
Примечание:
