Корпус 10425041

← Зеркало заднего вида правое 10182064 Платформа левая 11576739 →

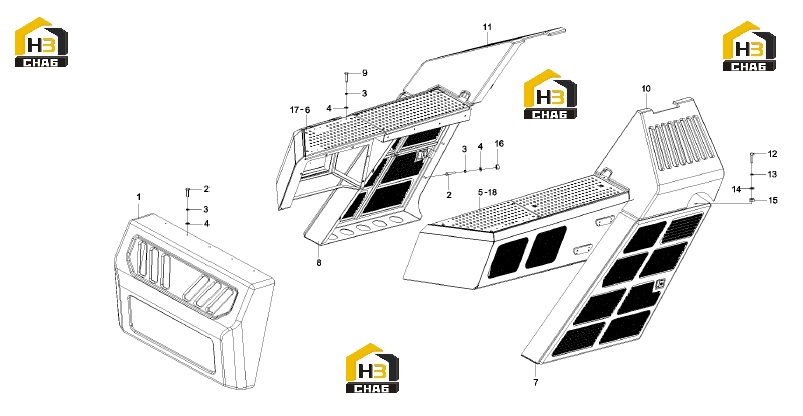

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Parts, covering, front face

Каталожный номер:11596425

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:5

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:31

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210404000003

Комплект:41

Примечание:

№ на схеме:5

Наименование:Platform, left

Каталожный номер:11576739

Комплект:1

Примечание:

№ на схеме:6

Наименование:Platform, right

Каталожный номер:10044547

Комплект:1

Примечание:

№ на схеме:7

Наименование:Door, left

Каталожный номер:10425013

Комплект:1

Примечание:

№ на схеме:8

Наименование:Door, right

Каталожный номер:10425030

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:31

Примечание:

№ на схеме:10

Наименование:Body, shield, lug, left

Каталожный номер:10495320

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover, lug, right

Каталожный номер:10495319

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000017

Комплект:19

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210404000005

Комплект:28

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:10

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000017

Комплект:16

Примечание:

№ на схеме:17

Наименование:Pad, adjuting, movable

Каталожный номер:11474961

Комплект:15

Примечание:
