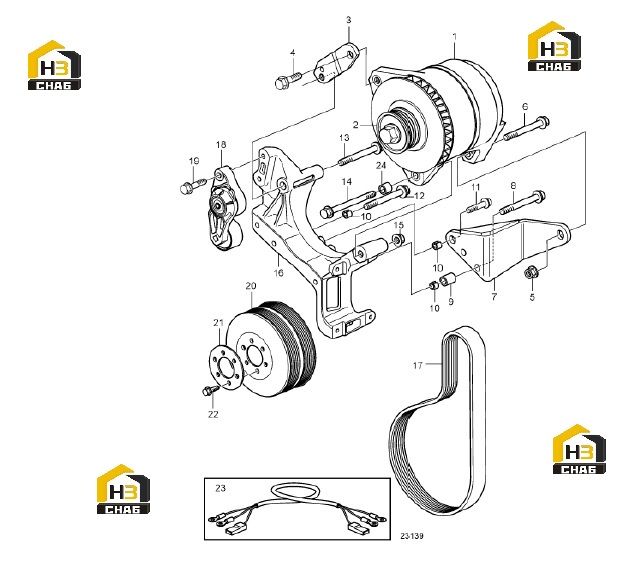

Генератор с комплектующими 60138762

← Генератор 60138780 Шкив генератора 60138765 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Alternator

Каталожный номер:60130336

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pulley

Каталожный номер:60131335

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:60132220

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:60131834

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut,self-locking

Каталожный номер:60092698

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:60092596

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:60132231

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt,flange

Каталожный номер:60092467

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spacer sleeve

Каталожный номер:60131545

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sliding sleeve

Каталожный номер:60132940

Комплект:3

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:B229900002073

Комплект:2

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:60131060

Комплект:2

Примечание:

№ на схеме:13

Наименование:Flange screw

Каталожный номер:60131071

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt,flange

Каталожный номер:60092466

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flange locknut

Каталожный номер:60131085

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:60132157

Комплект:1

Примечание:

№ на схеме:17

Наименование:Drivebelt

Каталожный номер:60132581

Комплект:1

Примечание:

№ на схеме:18

Наименование:Belt tensioner

Каталожный номер:60131854

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flange screw

Каталожный номер:60131068

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pulley

Каталожный номер:60131336

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:60130874

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt, flange

Каталожный номер:60094285

Комплект:6

Примечание:

№ на схеме:23

Наименование:Cable harness

Каталожный номер:60132750

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:60132962

Комплект:1

Примечание:
