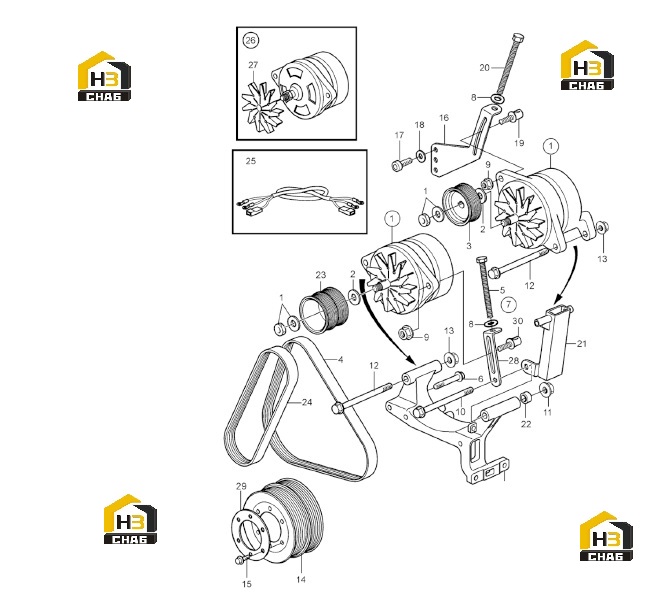

Генератор 60138780

← Вентилятор 60139212 Генератор с комплектующими 60138762 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Alternator

Каталожный номер:60130335

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60132226

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pulley

Каталожный номер:60131302

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belt, generator

Каталожный номер:B230106000123

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tensioning screw

Каталожный номер:60132106

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:B229900002073

Комплект:3

Примечание:

№ на схеме:7

Наименование:Tensioner

Каталожный номер:60132107

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60130846

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange locknut

Каталожный номер:60131085

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt,flange

Каталожный номер:60092483

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange screw

Каталожный номер:60131083

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut,self-locking

Каталожный номер:60092698

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pulley

Каталожный номер:60131336

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt, flange

Каталожный номер:60094285

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:60132216

Комплект:1

Примечание:

№ на схеме:17

Наименование:Allenhead screw

Каталожный номер:60131596

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:60130880

Комплект:3

Примечание:

№ на схеме:19

Наименование:Tensioning screw

Каталожный номер:60132106

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60131833

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:60132187

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spacer sleeve

Каталожный номер:60131540

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pulley

Каталожный номер:60131334

Комплект:1

Примечание:

№ на схеме:24

Наименование:Drive belt

Каталожный номер:60132577

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cable kit

Каталожный номер:60132783

Комплект:1

Примечание:

№ на схеме:26

Наименование:Generator,VOLVO

Каталожный номер:B229900001027

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fan

Каталожный номер:60131162

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:60132122

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:60130874

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:60131833

Комплект:1

Примечание:
