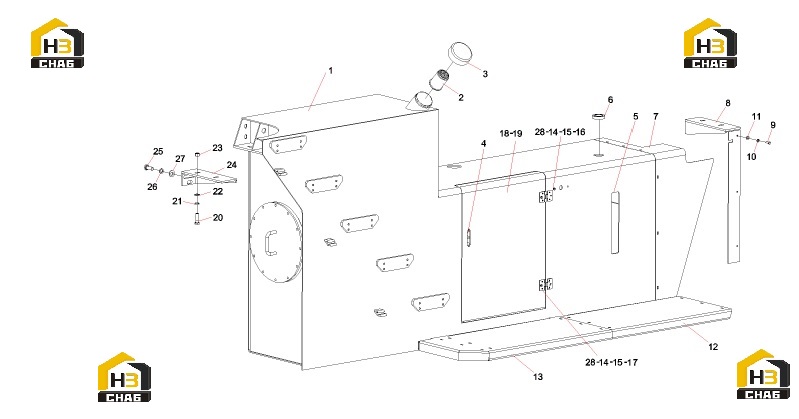

Бак топливный в сборе 10945119 (часть 1)

← Бак масляный в сборе 11646106 Бак топливный в сборе 10945119 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, fuel tank

Каталожный номер:10945118

Комплект:1

Примечание:

№ на схеме:2

Наименование:Strainer

Каталожный номер:A229900000886

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cap AS, filter, fuel tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lock, door

Каталожный номер:A222200000036

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gauge, liquid level&temperature

Каталожный номер:60030670

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cleaner, air

Каталожный номер:A222100000265

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cap, front, right

Каталожный номер:A820101312813

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support, rear, fuel tank

Каталожный номер:12378350

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:21

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210404000005

Комплект:36

Примечание:

№ на схеме:12

Наименование:Pedal

Каталожный номер:10043086

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pedal

Каталожный номер:10043085

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hinge

Каталожный номер:A210891000015

Комплект:2

Примечание:

№ на схеме:18

Наименование:Door,battery box

Каталожный номер:10043103

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plate, pressure, battery

Каталожный номер:A820101313331

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Support, front, fuel tank

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:14

Примечание:
