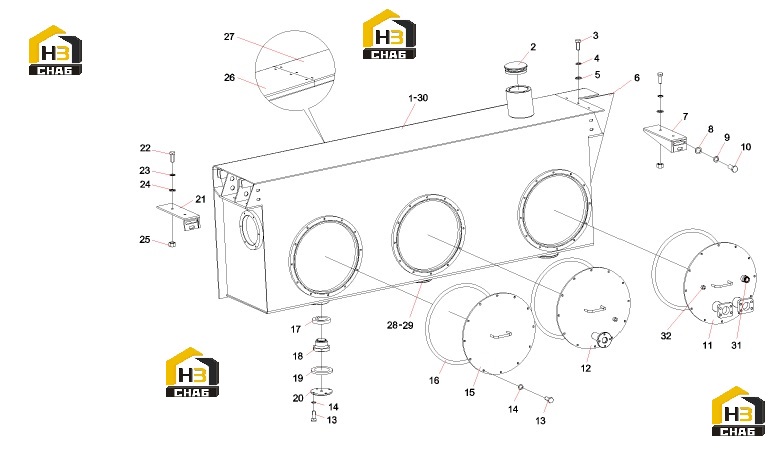

Бак масляный в сборе 11646106

← Привод оси с комплектующими b220600000011 (часть 5) Бак топливный в сборе 10945119 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, working oil tank

Каталожный номер:12091027

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cleaner, air

Каталожный номер:A222100000264

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:21

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210404000005

Комплект:21

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000017

Комплект:21

Примечание:

№ на схеме:6

Наименование:Cover,front,left

Каталожный номер:A820101312819

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support, rear, fuel tank

Каталожный номер:10187941

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:11

Наименование:Plate, cover, oil-suction tube

Каталожный номер:12378374

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, cover, oil returm

Каталожный номер:10835443

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:46

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000001

Комплект:46

Примечание:

№ на схеме:15

Наименование:Assembly, manhole cover plate

Каталожный номер:10121195

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000295

Комплект:3

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210434000015

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:21051814

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, cover, oil washing hole

Каталожный номер:10774636

Комплект:1

Примечание:

№ на схеме:21

Наименование:Support, front, fuel tank

Каталожный номер:10187917

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210404000004

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pedal

Каталожный номер:10043048

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pedal

Каталожный номер:10043025

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:29

Наименование:Support, pedal

Каталожный номер:10465351

Комплект:2

Примечание:

№ на схеме:30

Наименование:Gauge, liquid level&temperature

Каталожный номер:60030671

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:B210780000112

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:B210780000091

Комплект:1

Примечание:
